Hva viser koblingsskjema for dobbelt tilknytningsskap?

Et koblingsskjema for et dobbelt tilknytningsskap viser hvordan to abonnementer er koblet opp mot nett og installasjon. Dette inkluderer tilkobling av hovedsikringer, overspenningsvern og videre fordeling til hver enkelt enhet.

I et dobbelt TKS er det lagt opp for to separate målepunkt, hvor hver kurs er tydelig adskilt. Dette gir en oversiktlig og sikker installasjon, samtidig som det gjør feilsøking og service enklere.

Usikker på hvordan tilknytningsskap skal kobles i IT eller TN-nett?

Her finner du komplette koblingsskjema for doble tilknytningsskap – koblingsskjema i både IT 230V og TN 400V. Løsningene viser oppkobling med 1 og 2 stikkledninger, med og uten forankoblet bryter. Dette inkluderer også detaljer om Dobbelt tilknytningsskap – koblingsskjemaer.

Her har vi samlet de mest brukte løsningene for Dobbelt tilknytningsskap – koblingsskjema – både med én og to stikkledninger, og med eller uten forankoblet bryter.

Løsningene er basert på prinsipper i NEK 399 og oppbygging i henhold til NEK 400.

Dobbelt tilknytningsskap brukes ofte i boliger med utleiedel, flermannsboliger eller der det er behov for to separate abonnement.

Dette er løsninger vi leverer daglig – og som gir en oversiktlig og effektiv installasjon ute på anlegg.

Oppbygging av dobbelt tilknytningsskap

Et dobbelt tilknytningsskap er normalt bygget opp med:

• Hovedsikringer opptil 63A
• Overspenningsvern type 2
• Koblingsklemmer for tilførsel og avgang
• Separate felt for hvert abonnement

Skapene er utviklet for to abonnement og kan tilkobles to stikkledninger, noe som gjør dem godt egnet for tomannsboliger eller prosjekter med delt forsyning

Se monteringsveiledning for dobbelt TKS.

---

Dobbelt tilknytningsskap koblingsskjema for IT og TN

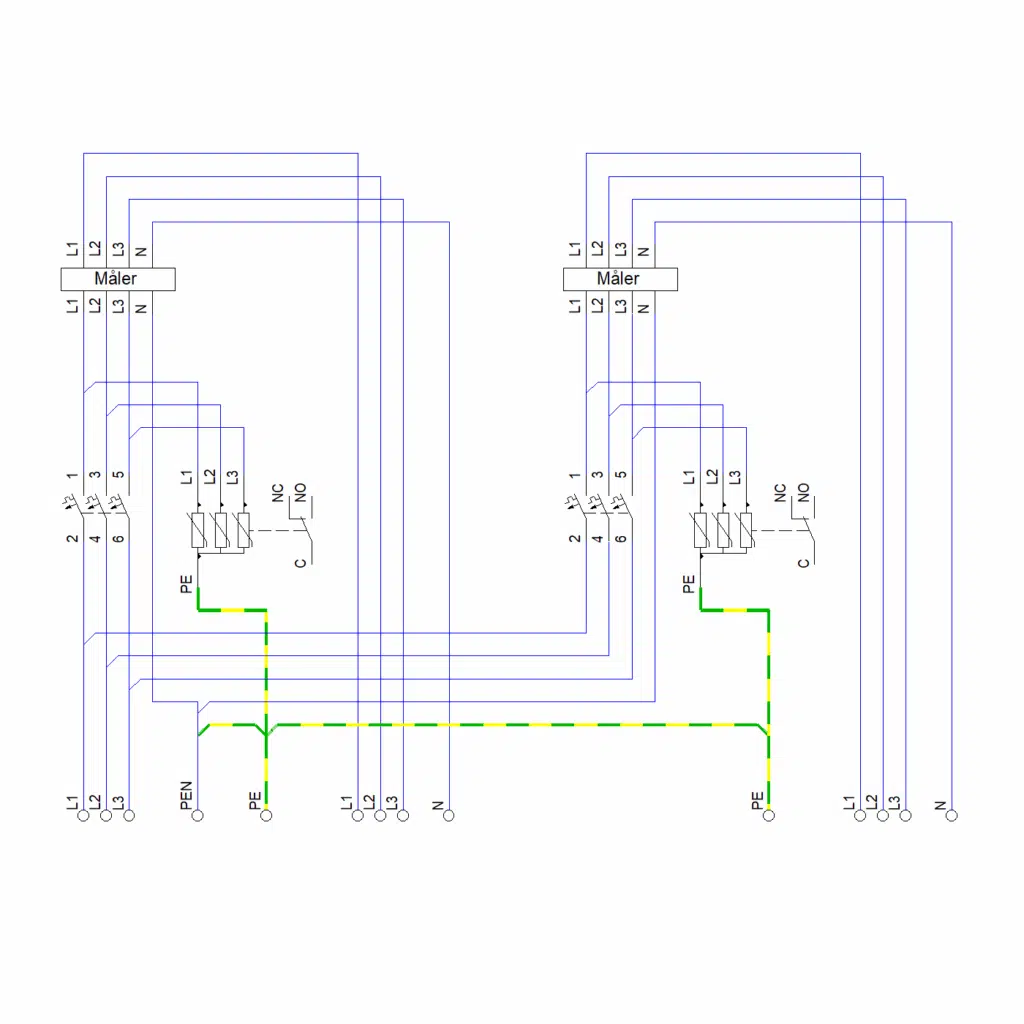

⚡ 1. Doble Tilknytningsskap med 1 stikkledning (IT og TN)

Dette er den vanligste løsningen for eneboliger og mindre installasjoner.

---

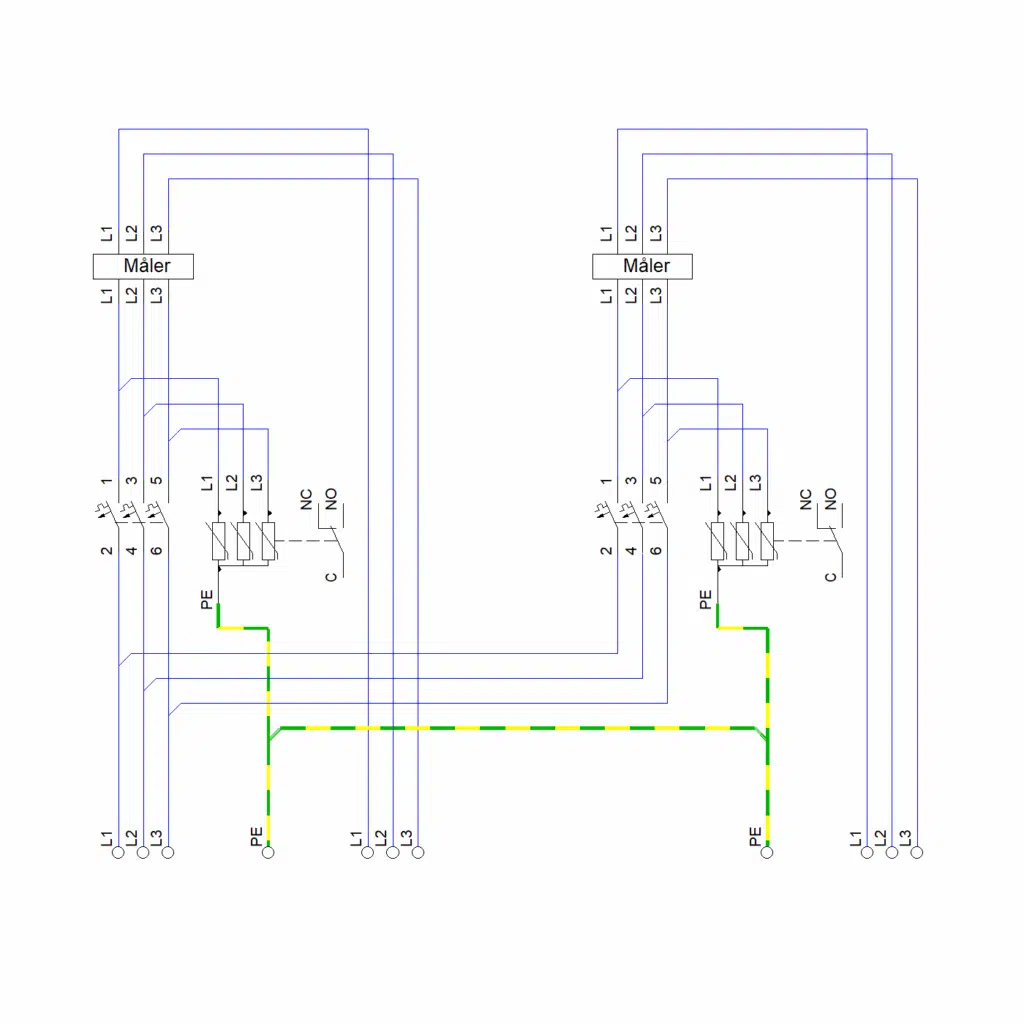

🔹 Uten forankoblet bryter

Kort forklaring:

• Tilførsel går direkte til måler
• Videre til overspenningsvern og installasjon
• Enkel og plassbesparende løsning
• Løsningene er basert på prinsipper i NEK 399 og NEK 400

Typisk bruk:

• Enebolig
• Mindre næring

---

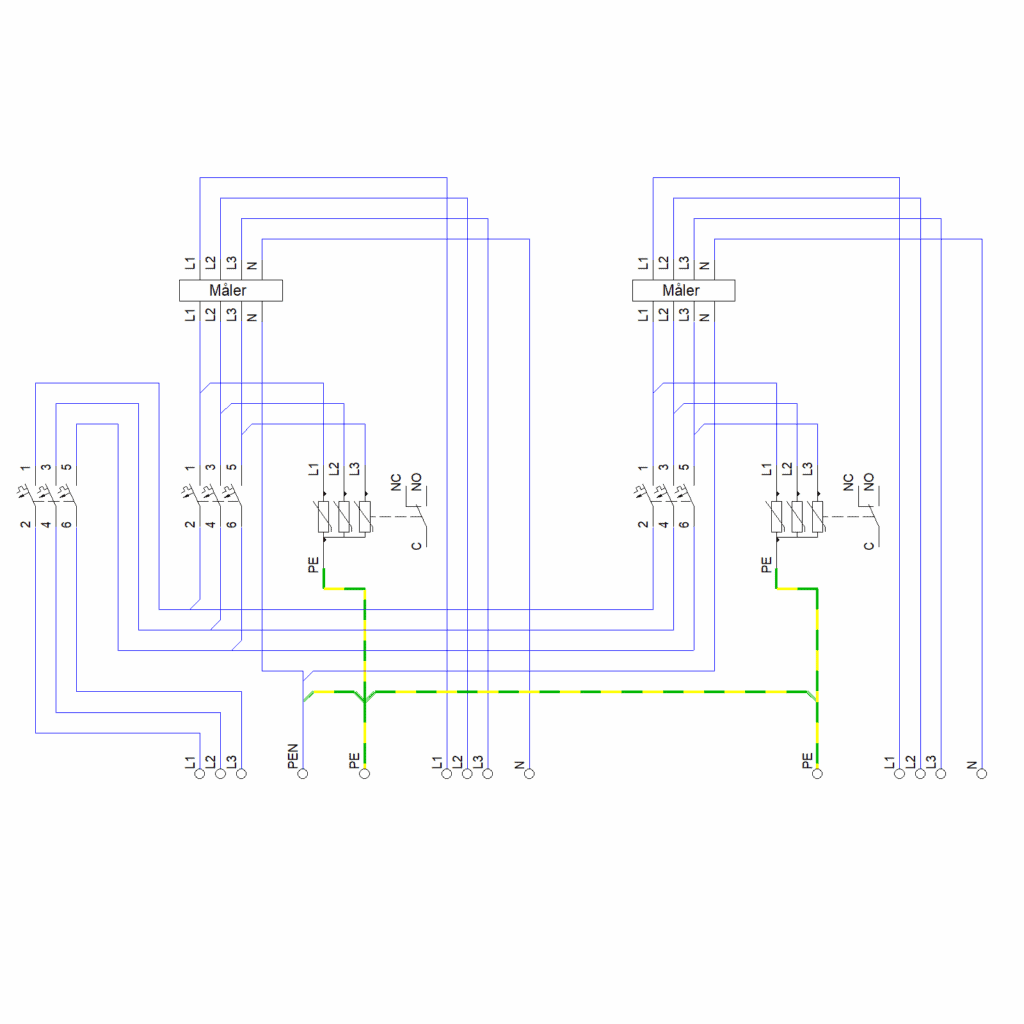

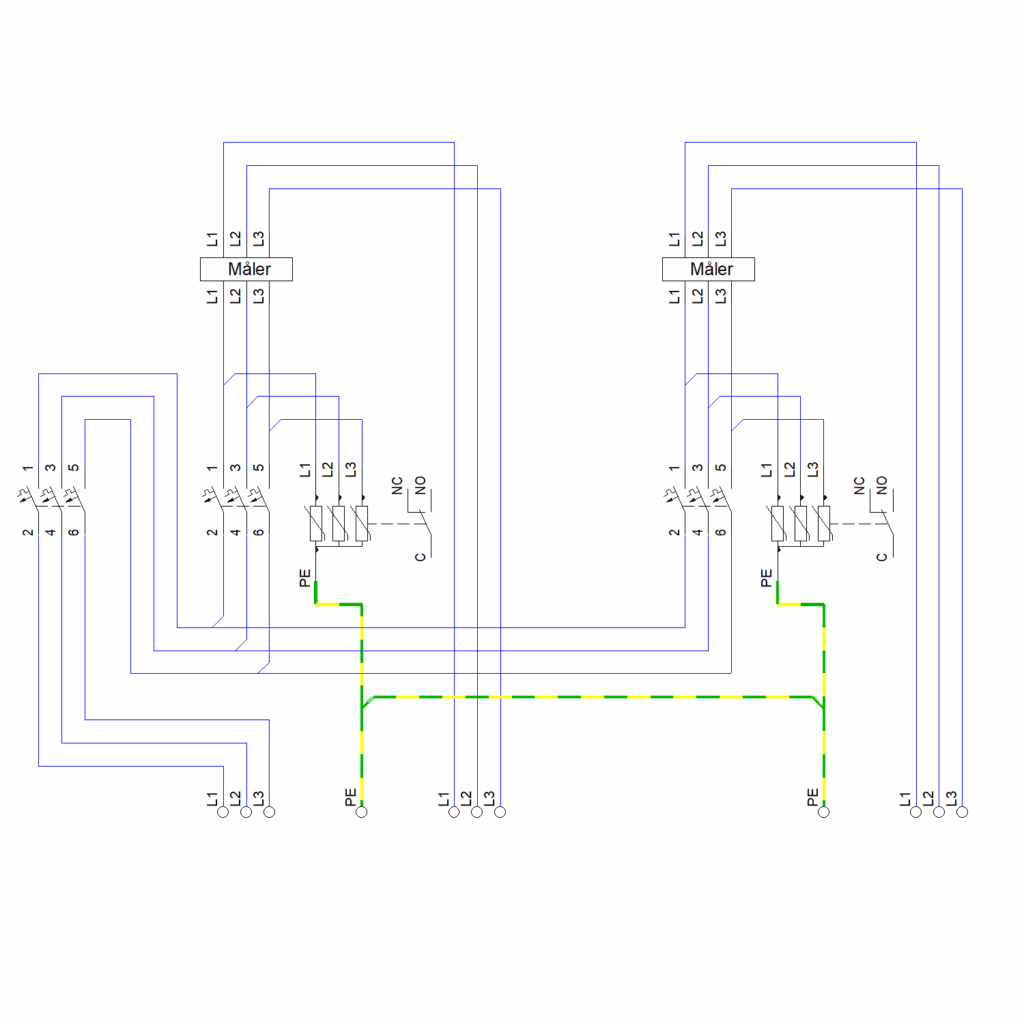

🔹 Med forankoblet bryter

• IT-tegning
• TN-tegning

Kort forklaring:

• Forankoblet bryter gir mulighet for frakobling før måler
• Økt sikkerhet ved service og vedlikehold

Typisk bruk:

• Installasjoner med krav til utkobling
• Der nettselskap krever dette

---

⚡ 2. Tilknytningsskap med 2 stikkledninger

Brukes der man ønsker fleksibilitet eller oppdeling av installasjon.

---

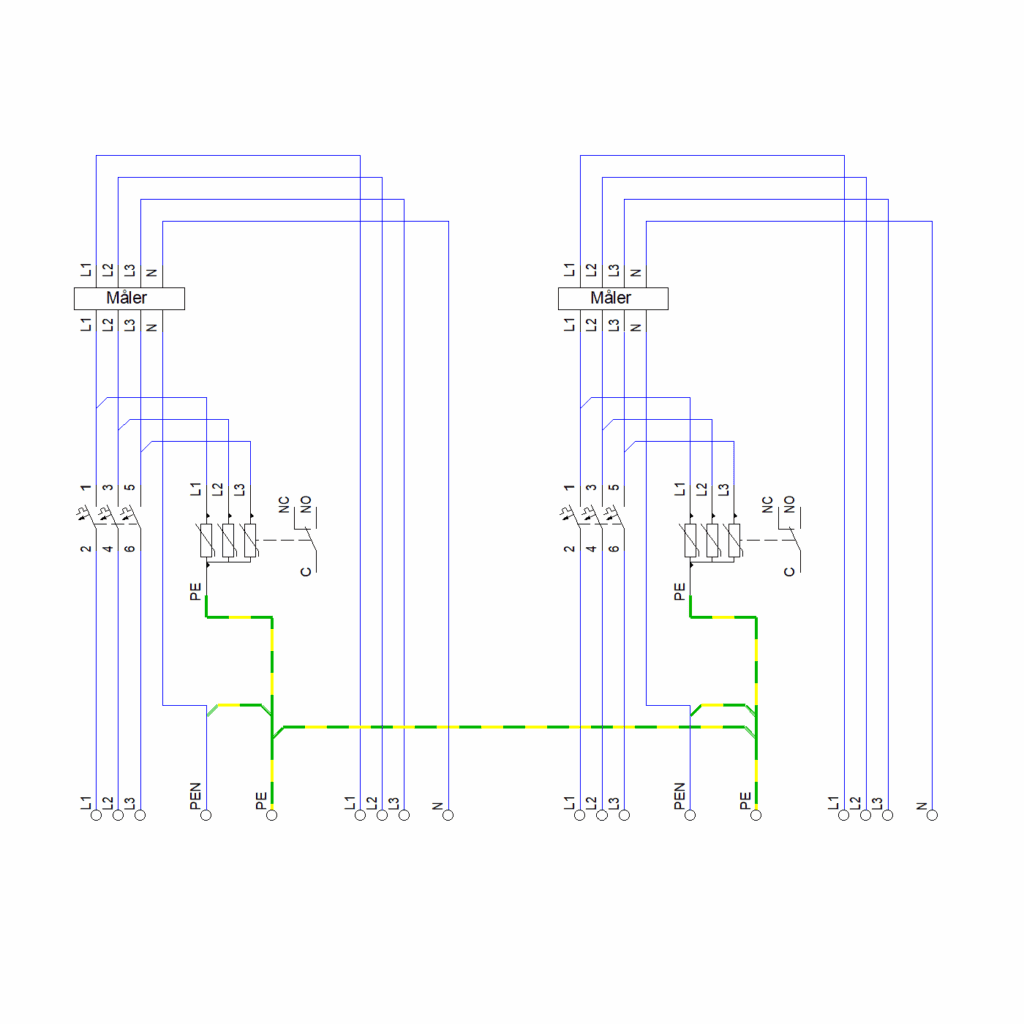

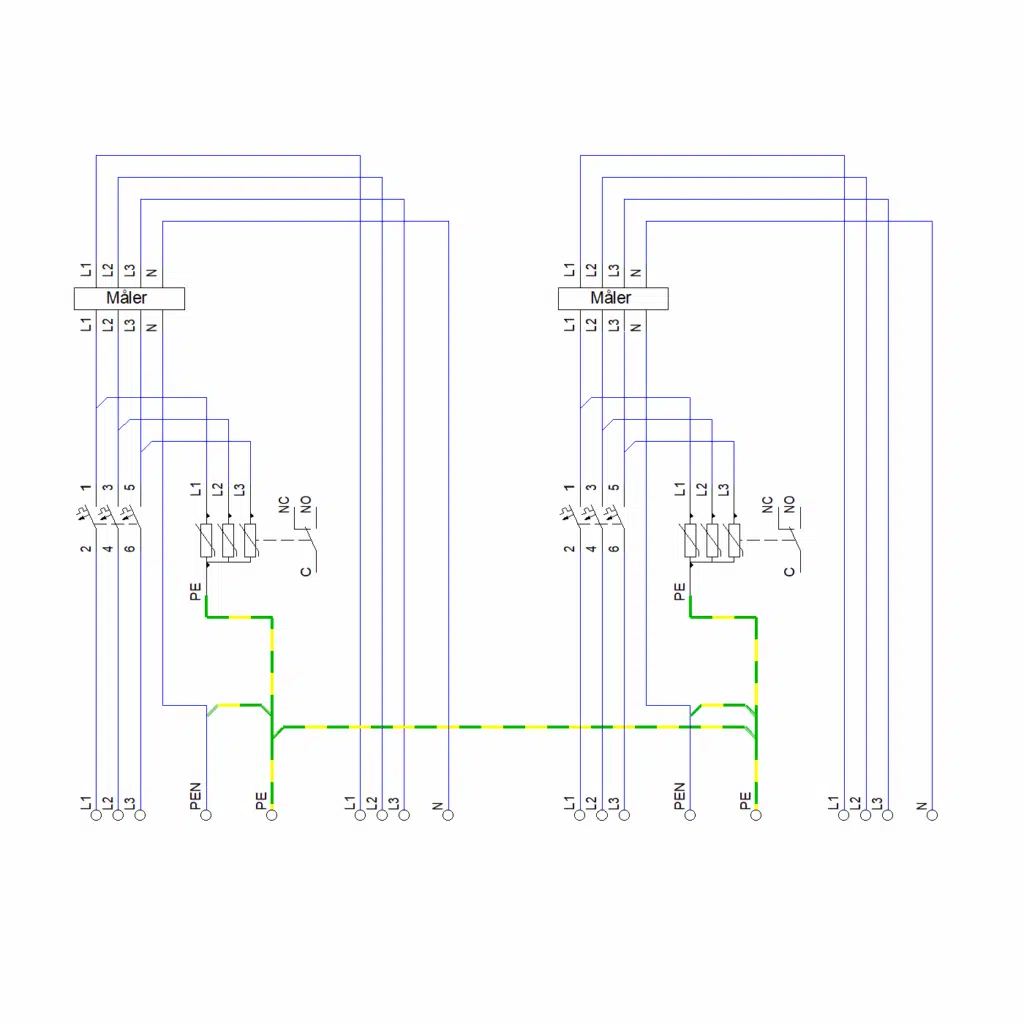

🔹 TN-nett

Kort forklaring:

• To separate tilførsler inn i skapet
• PEN splittes til PE og N
• Egnet for større bygg eller delt installasjon

---

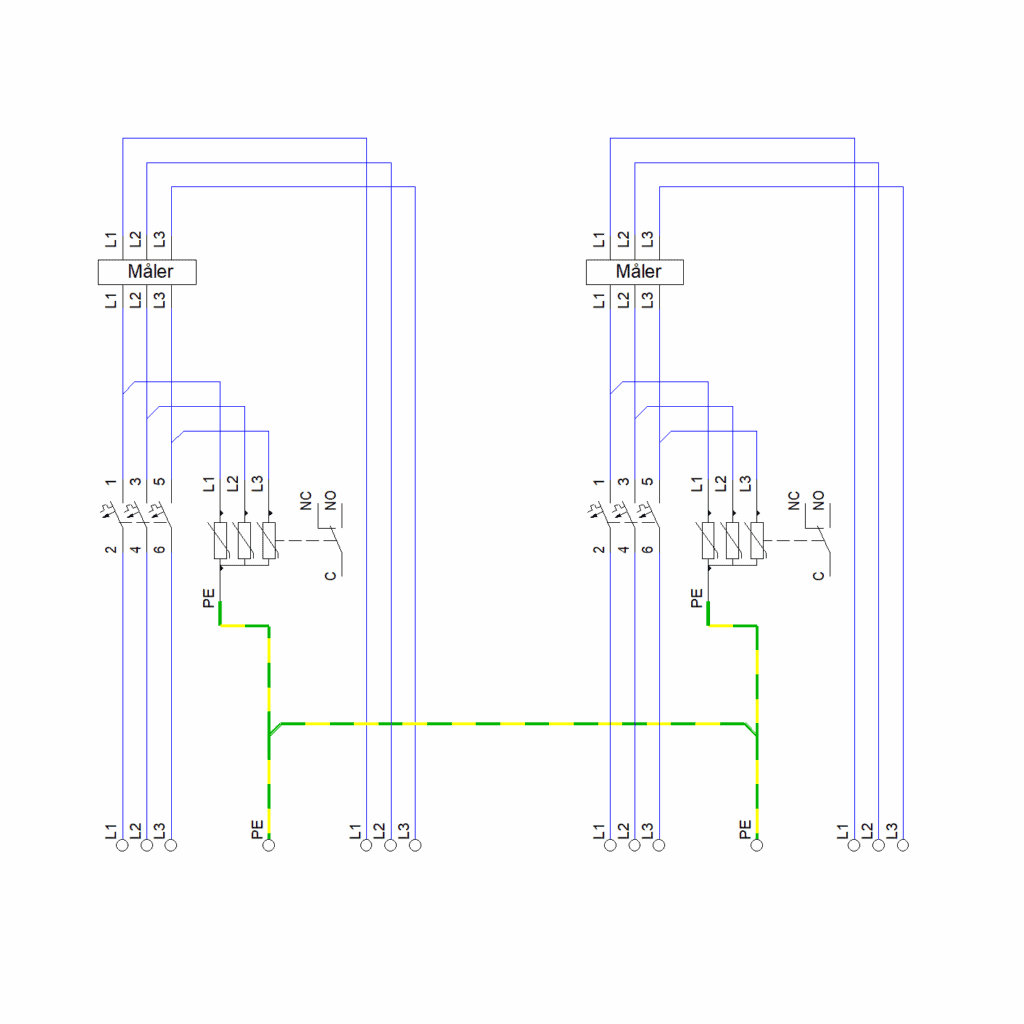

🔹 IT-nett

Kort forklaring:

• To uavhengige stikkledninger uten N-leder
• Kobler allltid PE-ledere til samme potensiale med intern lask.

---

⚙️ Viktige forskjeller IT vs TN

IT-nett:

• Ingen N-leder
• Krever god jordingsløsning
• Husk å kjøpe inn primaxklemme 70 mm2 for jordingsledere
• Vanlig i eldre og enkelte regionale nett

TN-nett:

• Har N-leder
• Mest brukt i nyere installasjoner
• PEN splittes til PE og N
• Det er ingen krav til overgangsmotstand på jordelektrde i Tn-anlegg. men det skal uansett være jordelektrode!

---

⚠️ Viktige hensyn ved prosjektering

• Overspenningsvern skal ha kort vei til jord
• Dimensjonering iht. NEK 400
• Krav fra nettselskap må alltid avklares
• Plassbehov øker ved flere stikkledninger og brytere
• Når man velger dobbelt tilknytningsskap er det viktig å ta hensyn til både nett-type, belastning og fremtidig utvidelse. I mange prosjekter vil det være behov for fleksibilitet, spesielt der det kan komme flere boenheter eller økt effektbehov senere. Et godt planlagt dobbelt tilknytningsskap koblingsskjema gjør det enklere å sikre riktig dimensjonering og oversiktlig installasjon. Samtidig gir det montøren en tydelig føring for hvordan skapet skal bygges og kobles i henhold til gjeldende normer og krav fra nettselskap.

---
