Co to jest podrozdzielnia elektryczna i jak działa – normy EN 61439, NEK 400 i FEL §16

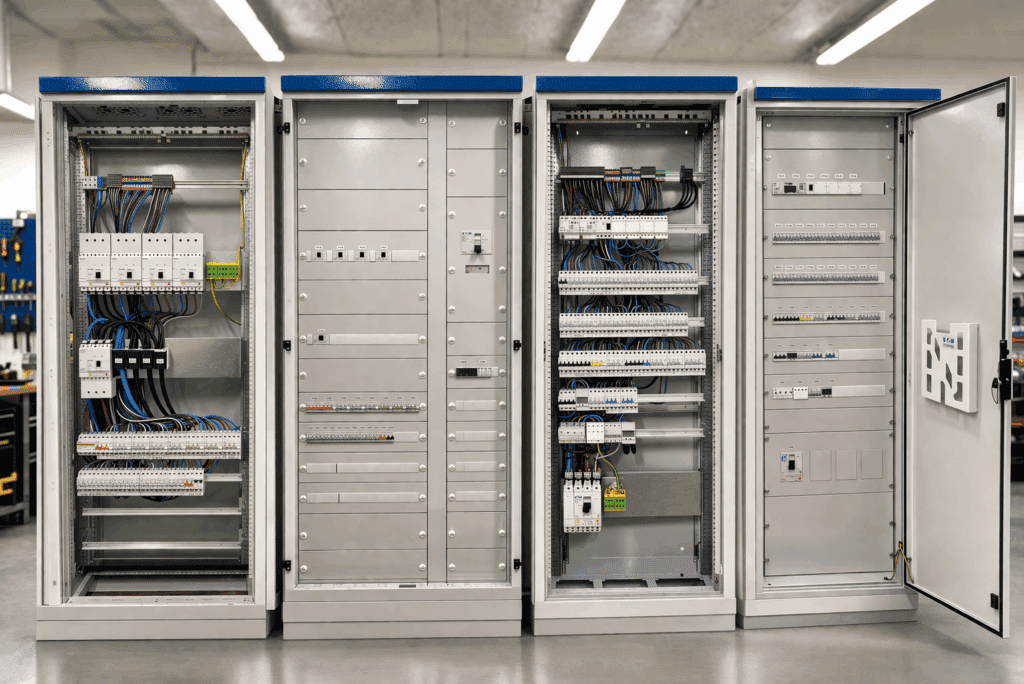

Podrozdzielnia elektryczna w Norwegii – rozdzielnica Elskap AS
Podrozdzielnia elektryczna Elskap AS – projektowana pod obciążenie, selektywność i przyszłą rozbudowę

Projektowanie podrozdzielni elektrycznych w Norwegii wymaga uwzględnienia wielu norm i przepisów, takich jak EN 61439, NEK 400 oraz zasady określone w FEL §16 (intended use).

Wszystkie te wymagania muszą być rozpatrywane łącznie, aby zapewnić bezpieczne i funkcjonalne rozwiązanie dostosowane do rzeczywistego zastosowania.

👉 Podrozdzielnia elektryczna to rozdzielnica zasilana z rozdzielni głównej, która rozprowadza energię elektryczną dalej do obwodów w budynku.
Elskap AS jest norweskim producentem rozdzielnic, dostarczającym podrozdzielnie do instalacji w budownictwie mieszkaniowym, komercyjnym i przemysłowym – projektowane pod kątem obciążenia, selektywności i przyszłej rozbudowy.

Szukasz podrozdzielni elektrycznej do swojego projektu?
👉 Skontaktuj się z Elskap AS, aby otrzymać dopasowane rozwiązanie.

Podrozdzielnie stosuje się w celu skrócenia tras kablowych, zwiększenia elastyczności instalacji oraz zapewnienia lokalnej ochrony obwodów.

rozdzielnica podrzędna jest kluczowym elementem instalacji elektrycznej w Norwegii.

🔌 Do czego służy podrozdzielnia elektryczna?

Podrozdzielnia umożliwia bardziej efektywny rozdział energii w większych instalacjach.
Zamiast prowadzić długie trasy kablowe bezpośrednio z rozdzielni głównej, instaluje się podrozdzielnie bliżej odbiorników.

Typowe zastosowania:

  • garaże
  • piwnice
  • kondygnacje budynków
  • warsztaty i pomieszczenia techniczne

⚡ Różnica: podrozdzielnia elektryczna vs rozdzielnia główna

Rozdzielnia główna to centralny punkt zasilania budynku.

Podrozdzielnia:

  • otrzymuje zasilanie z rozdzielni głównej
  • rozdziela energię na mniejsze obszary
  • zapewnia lokalną ochronę i kontrolę

👉 W skrócie:
Rozdzielnia główna = główna tablica
Podrozdzielnia = lokalna dystrybucja

Dobrze zaprojektowana podrozdzielnia elektryczna zapewnia bezpieczeństwo i elastyczność instalacji.

📋 Wymagania projektowe – FEL §16

W Norwegii wszystkie instalacje elektryczne muszą być projektowane zgodnie z przepisami FEL §16.

Zasada podstawowa:

👉 Instalacja musi być zaprojektowana zgodnie z przewidywanym sposobem użytkowania.

Oznacza to m.in.:

  • właściwy dobór zabezpieczeń i kabli
  • analizę obciążenia
  • przygotowanie na przyszłą rozbudowę

📏 Typowe wielkości i zakresy prądowe

Podrozdzielnie dobiera się w zależności od potrzeb instalacji.

Typowe zakresy:

  • do 125 A – małe instalacje
  • do 250 A – budownictwo mieszkaniowe i komercyjne
  • powyżej 250 A – większe instalacje

👉 Ważne jest uwzględnienie przyszłych potrzeb już na etapie projektowania.

🔄 Systemy IT i TN

Podrozdzielnie w Norwegii buduje się dla różnych systemów:

  • TN-S 400V – najczęściej w nowych instalacjach
  • IT / TT 230V – stosowane w części kraju

System wpływa bezpośrednio na budowę rozdzielnicy i dobór komponentów.

⚡ Przewód neutralny (N) w systemie TN

W instalacjach TN w Norwegii przewód neutralny traktowany jest jako przewód czynny.

👉 Ma to wpływ na dobór zabezpieczeń:

  • stosuje się zabezpieczenia wielobiegunowe
  • przewód N również jest rozłączany

To zwiększa bezpieczeństwo i zapewnia poprawne działanie instalacji.

⚠️ N-leder, UPS i agregaty – krytyczny temat

W starszych instalacjach spotyka się rozwiązania, które mogą być niebezpieczne – np. prowadzenie przewodu N przez wkładki topikowe.

👉 Jeśli przewód N zostanie przerwany:

  • powstaje tzw. „pływający punkt zerowy”
  • może dojść do przepięć
  • istnieje ryzyko uszkodzenia urządzeń

👉 W praktyce:

  • przewód N nie może być przypadkowo rozłączany
  • musi być ciągły aż do UPS / źródła zasilania

📍 Gdzie montuje się podrozdzielnię?

Podrozdzielnię montuje się możliwie blisko odbiorników.

Typowe miejsca:

  • pomieszczenia techniczne
  • piwnice
  • garaże
  • kondygnacje budynków

👉 Cel: krótsze trasy kablowe i łatwiejsza obsługa.

⚠️ Najczęstsze błędy

  • zbyt mała rozdzielnica
  • brak miejsca na rozbudowę
  • złe rozmieszczenie
  • brak selektywności

👉 Skutkiem są kosztowne modernizacje w przyszłości.

⚡ Selektywność

Selektywność oznacza, że przy zwarciu wyłącza się tylko odpowiednie zabezpieczenie.

👉 W praktyce:

  • awaria nie wyłącza całego obiektu
  • zwiększa się niezawodność instalacji

📋 Normy i wymagania

Podrozdzielnie muszą być zgodne z:

🚫 Ograniczenia (ważne!)

Dla rozdzielnic obsługiwanych przez osoby niewykwalifikowane:

  • maks. zabezpieczenie: 250 A
  • maks. prąd zwarciowy: 10 kA

❓ FAQ

Jaka jest różnica między rozdzielnią główną a podrozdzielnią?
Rozdzielnia główna zasila cały budynek, podrozdzielnia rozdziela energię lokalnie.

Jaką podrozdzielnię wybrać?
Zależy od obciążenia i liczby obwodów – typowo 125A–250A.

Czy selektywność jest wymagana?
Nie zawsze, ale jest zalecana – szczególnie w większych instalacjach.

Gdzie montuje się podrozdzielnię?
W pobliżu odbiorników – np. garaż, piwnica, piętro.

🔧 Producent rozdzielnic – Elskap AS

Podrozdzielnia to kluczowy element instalacji elektrycznej.

Elskap AS projektuje i produkuje rozdzielnice dopasowane do rzeczywistych potrzeb instalacji – zarówno dla budownictwa mieszkaniowego, jak i przemysłowego.

👉 Nasze rozwiązania są przygotowane na:

  • obciążenie
  • selektywność
  • przyszłą rozbudowę
