160A Modulskap 800×1260 3 rader

160 A Modulskap 800×1260 – 3 rader IP55

160A modulskap 800×1260 3 rader er et kompakt og fleksibelt IP55-veggskap for profesjonelle fordelinger opptil 160 A. Med 800 mm bredde, 270 mm dybde og 1260 mm høyde får du en plassbesparende løsning med god plass til hovedbryter, vern, rekkeklemmer og utgående kurser.

Skapet kan benyttes enkeltstående eller kombineres med andre modulskap der installasjonen krever flere seksjoner. Løsningen tilpasses spenningssystem, belastning, kabeltverrsnitt og ønsket utrustning.

Montert komponentpakke – vårt anbefalte leveringsvalg

Montert komponentpakke er forhåndsvalgt leveringsform. Elskap monterer skapet og de valgte komponentene før levering. Kunden mottar dermed en ryddig løsning der hovedbryter, vern, rekkeklemmer og øvrig valgt utstyr er ferdig plassert og montert.

Intern kobling og tilkobling utføres av kunden.

Dette gir:

• mindre montasjearbeid på byggeplass
• riktig og oversiktlig plassering av komponentene
• redusert risiko for manglende materiell
• raskere og mer effektiv gjennomføring
• bedre oversikt før kobling
• en løsning tilpasset prosjektet

Velg ønsket leveringsform

Komponentpakke
Skap og valgte komponenter leveres samlet. Kunden utfører montering, intern kobling og tilkobling.

Montert komponentpakke
Skap og valgte komponenter monteres av Elskap før levering. Kunden utfører intern kobling og tilkobling.

Premium ferdig bygget
Skapet leveres ferdig bygget, koblet, merket, kontrollert og dokumentert – klart for installasjon.

Hovedbryter og tilførsel

Riktig valg av hovedbryter avhenger blant annet av:

• dimensjonerende strøm
• kabeltype og kabeltverrsnitt
• spenningssystem
• kortslutningsnivå
• type belastning
• krav til selektivitet

Skapet kan prosjekteres for strømmer opptil 160 A.

Ved bruk av Eaton NZMN1 må tilkoblingsmulighetene vurderes mot aktuelt kabeltverrsnitt. NZMN1 kan normalt tilkobles med Al/Cu-leder opptil 95 mm², avhengig av valgt utførelse og tilkoblingsutstyr.

Det er derfor viktig at kabeltype og tverrsnitt på tilførselen oppgis under prosjekteringen.

Utgående kurser og rekkeklemmer

160A modulskap 800×1260 3 rader kan utrustes med gruppevern, effektbrytere, rekkeklemmer og andre utgående kurser etter behov.

På mindre avganger benytter vi blant annet Wago Push-in-klemmer for Cu-ledere opptil 16 mm². Større tilkoblinger utføres med egnede kabelklemmer eller fordelingsklemmer tilpasset kabeltype og tverrsnitt.

Løsningen bygges opp slik at den blir oversiktlig og servicevennlig, samtidig som det tas hensyn til nødvendig plass for kabling og tilkoblinger.

Overspenningsvern som standard

Alle løsninger fra Elskap leveres med overspenningsvern type 2 med meldekontakt og tennspenning tilpasset det aktuelle spenningssystemet.

Overspenningsvernet er en integrert del av løsningen og vises derfor ikke som eget valg i produktvelgeren.

Ekstra overspenningsvern kan legges til dersom prosjektet eller anleggets oppbygning krever dette.

Tilvalg og prosjektering

Skapet kan tilpasses med blant annet:

• hovedbryter
• gruppebrytere og effektbrytere
• jordfeilvern
• utgående kurser
• rekkeklemmer
• kontaktorer og releer
• overspenningsvern
• styrekomponenter
• kabelinnføringer
• andre prosjektspesifikke komponenter

Du kan legge inn nødvendige opplysninger direkte i prosjekteringsfeltene og laste opp enlinjeskjema dersom dette foreligger.

Kombiner med tilknytningsskap eller hovedfordeling med 160A modulskap 800×1260 3 rader

Skal modulskapet inngå som en del av en større installasjon, kan du enkelt prosjektere en komplett løsning sammen med et passende tilknytningsskap eller en hovedfordeling.

Dette gjør det enklere å koordinere hovedvern, tilførsel, kabeltverrsnitt og selektivitet mellom de forskjellige delene av anlegget.

👉 Se våre tilknytningsskap etter NEK 399
👉 Se våre hovedfordelinger

Dermed kan kunden prosjektere en mer komplett løsning hos Elskap – fra nettilknytning og hovedfordeling til det enkelte modulskap og videre ut i installasjonen.

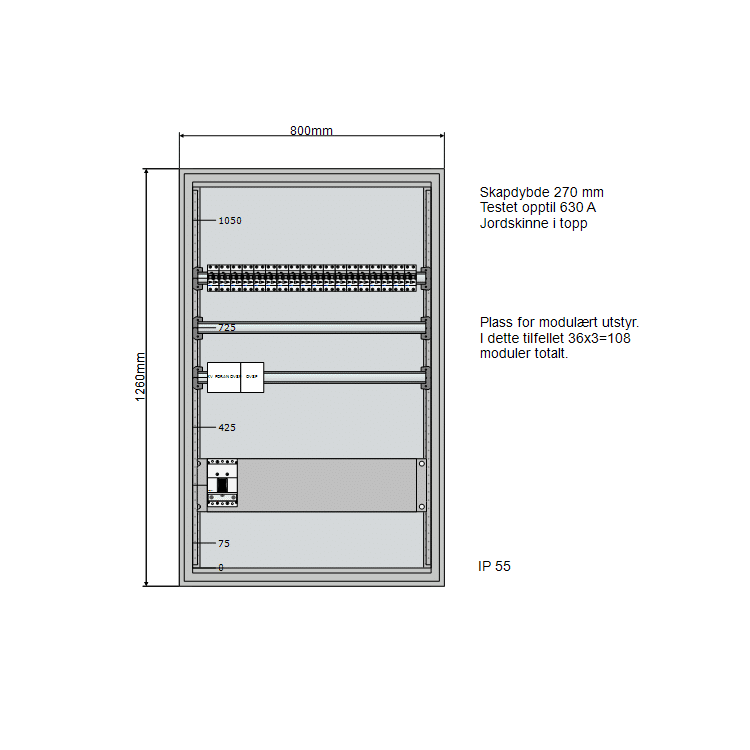

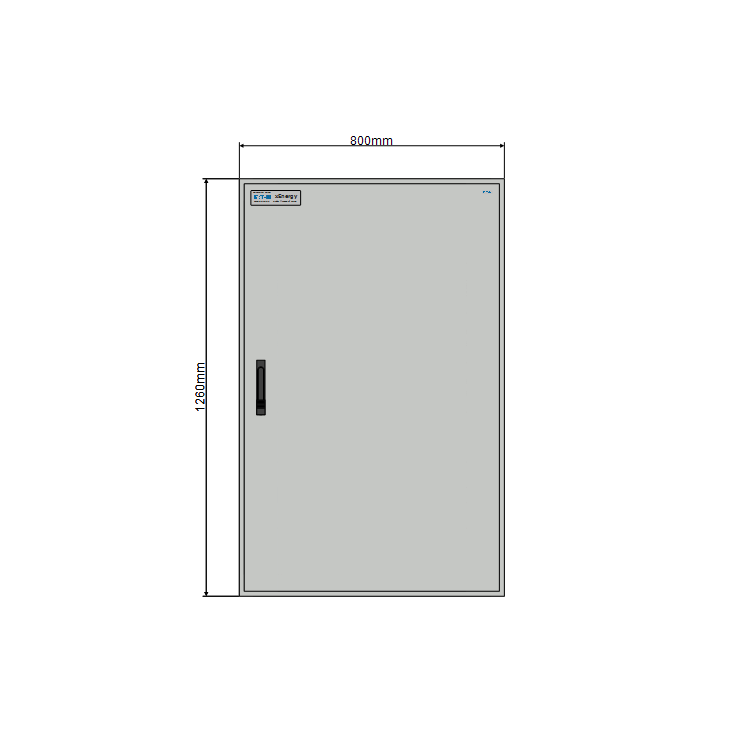

Teknisk utførelse for 160A modulskap 800×1260 3 rader

• Bredde: 800 mm
• Dybde: 270 mm
• Høyde: 1260 mm
• Antall rader: 3
• Kapslingsgrad: IP55
• Skapsystem: Eaton modulskap
• Kapasitet: opptil 160 A
• Veggmontert utførelse
• Utrustning tilpasses prosjektet

Dokumentasjon av 160A modulskap 800×1260 3 rader

Premium ferdig bygget løsning leveres med nødvendig merking, kontroll og sluttdokumentasjon.

Ved komponentpakke og montert komponentpakke følger tilgjengelig produktdokumentasjon for de valgte komponentene.

Pris og levering

Montert komponentpakke er forhåndsvalgt leveringsform.

Prisen beregnes ut fra skapets grunnutførelse samt hovedbryter, vern, rekkeklemmer og øvrige komponenter som velges under prosjekteringen.

Endelig pris vises når løsningen er ferdig konfigurert.

Premium ferdig bygget løsning leveres normalt innen 1–2 uker, avhengig av utrustning og tilgjengelighet på komponentene.
