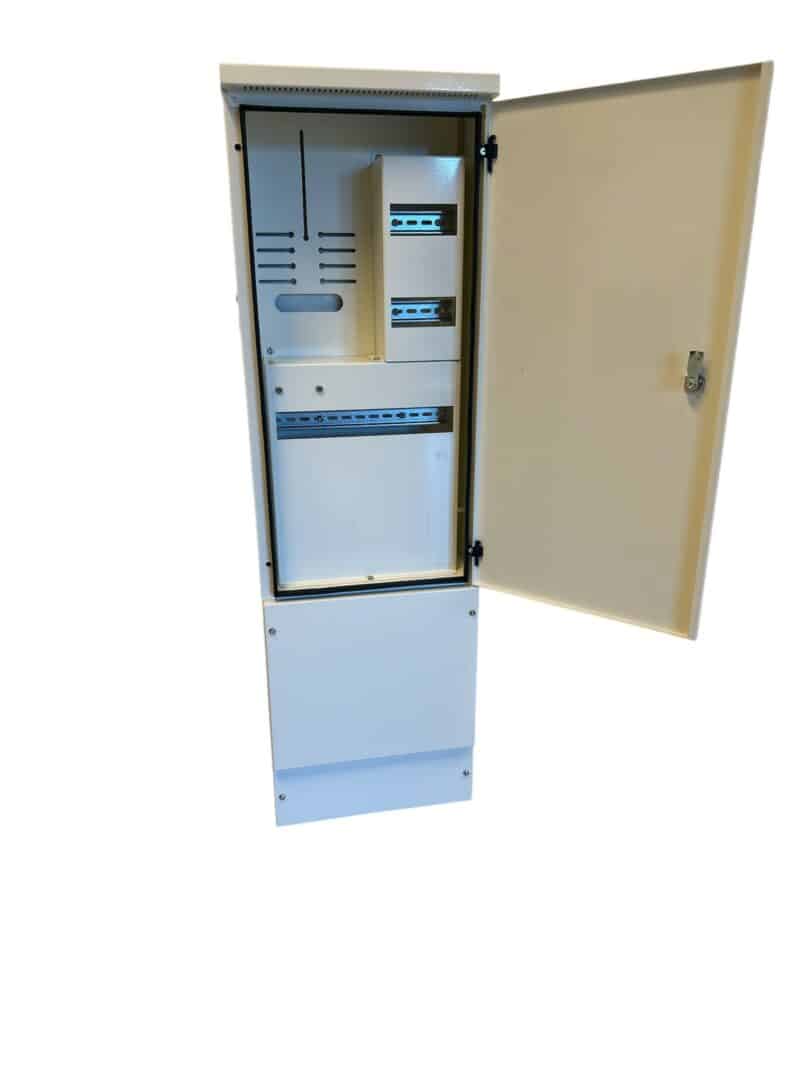

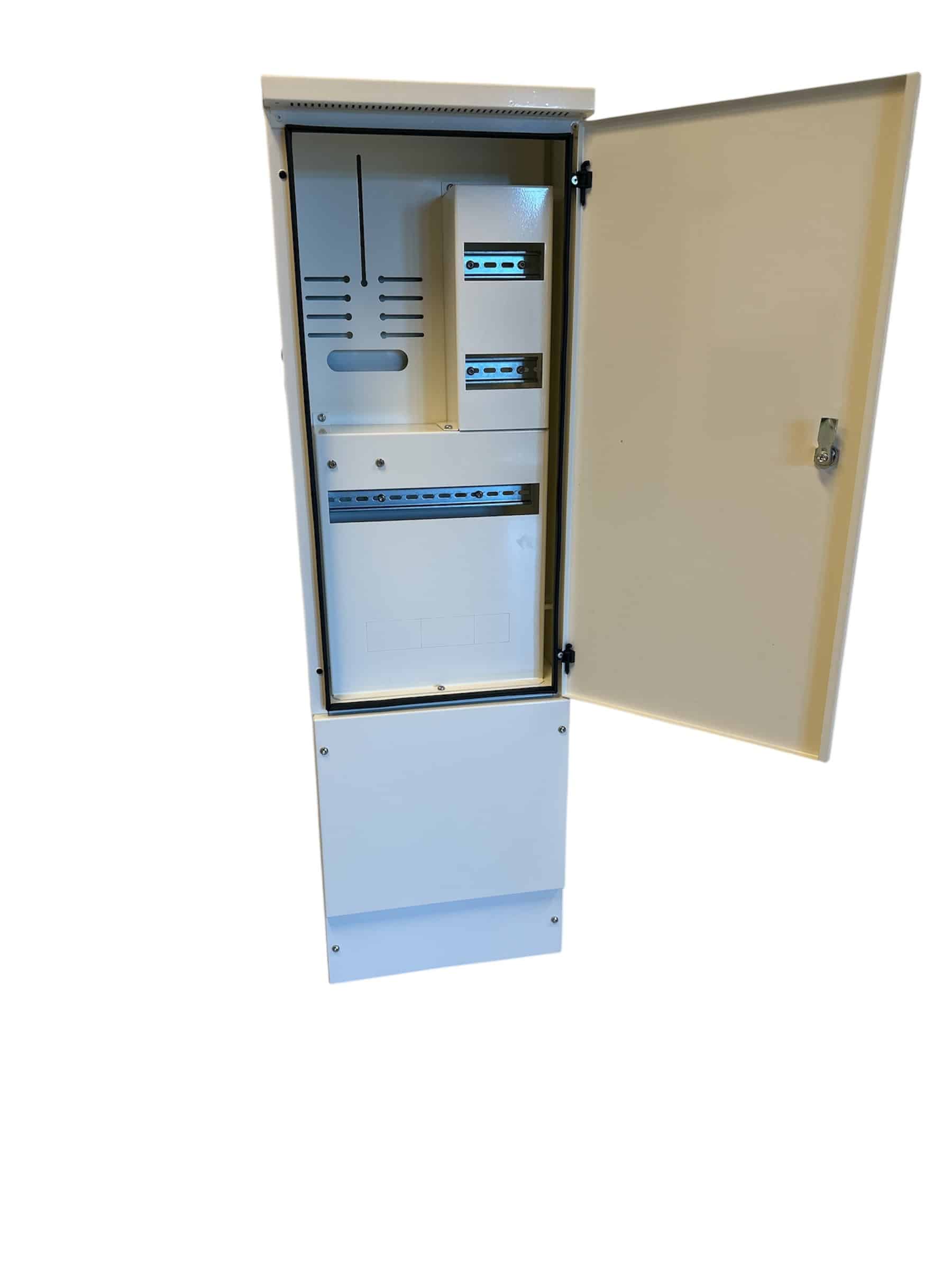

🔌 Tilknytningsskap SE TN-400V – HVIT

Art.nr.: 1700163 – Ferdig koblet og klar til bruk

Tilknytningsskap SE TN-400V er et komplett og ferdig internkoblet målerskap for TN 400 V-system. Produsert i sjøvannsbestandig aluminium og testet hos den uavhengige testinstansen Applica på Høvik.

Alle våre egenutviklede løsninger er testet etter gjeldende normer i NEK 399:2022 og NEK 400:2022, inkludert IP-klassifisering.

🛡️ Dokumentert kvalitet og IP-ytelse

• Testet: IP-X4

• Reell ytelse: minst IP-X5 / nær IP-X6
  (oppnås pga. ventilert konstruksjon og intelligent utforming)

• Korrosjonsklasse: C5 (NS-EN 12944)

• Ventilert konstruksjon med lufting i topp

• Mulighet for montering av opptil 2 × IP68-luftenipler (NEK 399 § 6.11.8.4)

• Konstruert for utvendig veggmontasje nedtil bakken, eventuelt frittstående i terrenget.

⚡ Elektriske egenskaper

• Ferdig bygget med AL/CU-klemmer for inn- og utgående kabler

• PEN-splitt i inngående jordingsklemme

• Standard levering: 50 mm² klemmer

• Kan leveres med 95 mm² AL/CU-klemmer og M63 kabelnippel → ta kontakt på post@elskap.com

• Standard vern:

  • Neozed 63 A lastskillebryter

  • Overspenningsvern Type 2 (275 V, 3-polet) med meldekontakt

• Andre løsninger på forespørsel, f.eks.:

  • Modulær effektbryter

  • 80 A sikringer (Eaton / Schneider / Siemens)

  • Doble rekkeklemmer ved forsyning av anneks/garasje (utvidet installasjon)

📦 Konstruksjon og utførelse

• Tilknytningsskap med 1 målerplass

• Hele kapslingen i sjøvannsbestandig aluminium

• Markedets letteste i sin klasse: kun 16 kg

• For bakkemontasje inntil vegg

• Antenneplate 📡

• Vendbar dør

• Mulighet for ekstra DIN-rad i bunn

• Ferdig internkoblet med markedets mest el-sikre løsning for IT/TT/TN-nett

Mål:

• Bredde: 400 mm

• Høyde: 1400 mm

• Dybde: 210 mm

🔧 Leveres komplett med

• Skap i sjøvannsbestandig aluminium Produsert i Polen

• AL/CU-klemmer 50 mm² –  Kontram AS

• Neozed lastskillebryter – Elskap AS

• Overspenningsvern Type 2, 275 V 3-polet – Elskap AS

• Internkabling: RQ90-ledere fra Sonepar AS

• Strips for kabel­festing –Kontram AS

• Kabelnipler med strekkavlastning fra Elskap AS:

  • 1 × M50

  • 1 × M40

  • 1 × M25

  • 2 × M20

• Veggfester + skruer i matchende farge – Elskap AS

• Monteringsplate for antenne 📡 Elskap AS

🏡 Bruksområde

Perfekt for installasjoner der måler skal monteres utendørs, f.eks.:

• Eneboliger

• Tomannsboliger

• Garasjer / anneks

• Mindre næringsbygg

• Oppgradering av eksisterende TN-anlegg
