Underfordeling 1200 mm TN 400V – 5–10 rader

Underfordeling 1200 mm TN 400V – 5–10 rader – korrekt prosjektering gir trygg drift

Ved prosjektering av underfordelinger for utgående kurser er korrekt dimensjonering avgjørende for både driftssikkerhet og selektivitet. For å oppnå en teknisk riktig løsning må det tas hensyn til tverrsnitt på alle avgangskabler, samt type last og videre fordeling nedstrøms.

Dette danner grunnlaget for korrekt valg av:

• Effektbrytere

• Jordfeilautomater

• Automatsikringer og øvrig vern

Jordfeilvern og selektivitet i IT 230 V-anlegg

I IT 230 V-anlegg, der det benyttes kabler som PFSP med jordleder uten kappe, stilles det særskilte krav til valg av jordfeilvern. I slike tilfeller må det benyttes jordfeilbryter med høyere utløsestrøm, for eksempel 100 mA, for å sikre korrekt funksjon.

Der en kurs forsyner en nedstrøms fordeling med A-type jordfeilautomater, anbefales det å benytte G/S (selektiv) jordfeilbryter. Dette gir:

• Bedre selektivitet mellom vern

• Redusert risiko for utilsiktede utkoblinger

• En mer stabil og forutsigbar installasjon

Overspenningsvern – alltid standard

Alle løsninger fra Elskap AS leveres med:

• Overspenningsvern type 2

• Meldekontakt

• Riktig tennspenning

• Nødvendig tilleggsutrustning der dette kreves

Dette er obligatorisk og inkludert som standard, og vises derfor ikke som eget valg i produktvelgeren.

Prosjekterte leveranser

Alle varer som prosjekteres av deg i prosjekteringsløsningen leveres samlet etter ferdigstilt handlekurv, slik at du mottar en komplett og oversiktlig leveranse.

FDV og dokumentasjon

• Ferdig bygget skap leveres med FDV / dokumentasjon i papirform

• Elektronisk dokumentasjon kan leveres på e-post etter ønske

• Ved komponentpakke oversendes PDF-dokumentasjon via Onninen eller Sonepar

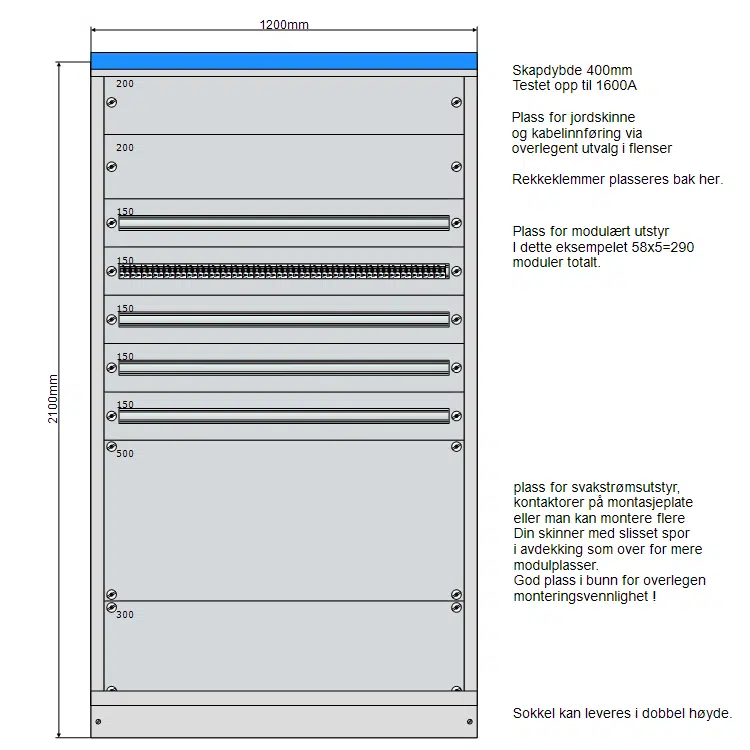

Tekniske data

• Bredde: 1200 mm

• Dybde: 400 mm

• Høyde: 2100 mm (inkl. sokkel)

• Kan leveres med eller uten sokkel

• Skapsystem: Eaton X-Energy Basic

• Skapene er lagerført hos Onninen

Leveringstid:

• Ferdig bygget: normalt 1–2 uker

• Komponentpakke: kan leveres over natten

⚠️ Pris er oppgitt uten dør, men dør kan leveres på forespørsel.

Utstyr i løsningene leveres fra en rekke anerkjente leverandører.

Trenger du også tilknytningsskap til løsningen? Se våre løsninger her .
