Underfordeling 400mm, 5-6 rader 250A TN

Underfordeling 400mm, 5-6 rader 250A TN – kompakt og profesjonell underfordeling i 400 mm bredde

Underfordeling X-Energy er et kompakt, robust og fleksibelt fordelingsskap som kan benyttes både enkeltstående eller i kombinasjon med flere skap. Med kun 400 mm bredde er dette en plassbesparende løsning som egner seg spesielt godt i tekniske rom, næringsbygg og industrielle installasjoner med høye krav til kvalitet og driftssikkerhet.

Oppgitt pris gjelder komponentpakke. Endelig pris for ferdig bygget løsning fastsettes etter ferdig prosjektering med korrekt hovedbryter, nødvendig tilleggsutstyr og eventuelle nedstrøms gruppebrytere/avganger.

---

Valg av leveranse

• Komponentpakke – svært rask levering

• Ferdig bygget skap med rekkeklemmer, klart for montasje

---

Hovedbryter og tilførsel

Valg av hovedbryter forutsetter korrekt tverrsnitt på tilførselen:

• NZMN1: opptil 95 mm² AL/CU

• NZMN2: opptil 240 mm² AL/CU

• NZM3: opptil 2 × 240 mm² AL/CU

Ved større tverrsnitt kan løsningen bygges med:

• Kabelklemmer

• Ferdige lasker med AL/CU-overgang opptil 600 mm²

Alle nødvendige klemmer og tilkoblingsløsninger er inkludert i prisen.

---

Klemmer og avganger

• Wago Push-In-klemmer leveres som standard på avganger opptil 16 mm² Cu

• For større tverrsnitt benyttes:

  • Kabelklemmer for AL/CU på effektbrytere

  • Ouneva / Ensto-klemmer på øvrige tilkoblinger

• Gruppebrytere leveres med tilpassede løsninger etter behov

---

Overspenningsvern – alltid inkludert

Alle løsninger fra Elskap AS leveres som standard med:

• Overspenningsvern type 2

• Meldekontakt

• Riktig tennspenning

• Nødvendig tilleggsutrustning

Dette er obligatorisk og inngår derfor alltid i leveransen. Ved behov kan ekstra overspenningsvern leveres fra Eaton.

---

Måleranlegg – viktig informasjon

Ved levering av skap med måleranlegg må måleutstyr (trafoer og måleromkobler) sendes direkte til:

Elskap AS
Sentrumsgata 12
2840 Reinsvoll

⚠️ Levering må skje som bedriftspakke – dør til dør

Øvrige varer som prosjekteres i løsningen leveres samlet etter ferdigstilt handlekurv.

---

FDV og dokumentasjon

Ferdig bygget skap

• FDV-dokumentasjon i papirform

• Elektronisk dokumentasjon på e-post etter ønske

Komponentpakke

• PDF-dokumentasjon via Onninen eller Sonepar

---

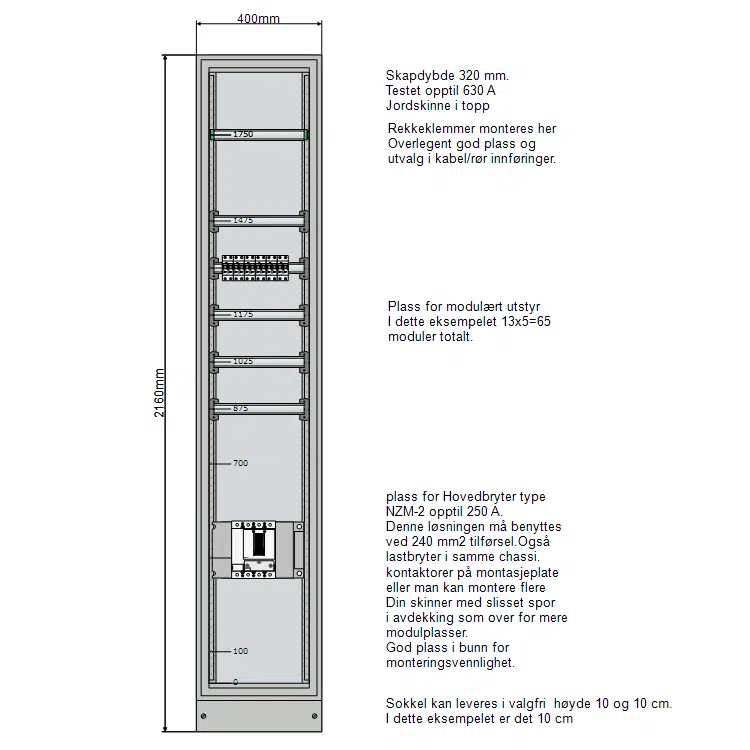

Tekniske data

• Bredde: 400 mm

• Dybde: 320 mm

• Høyde: 2160 mm (inkl. sokkel)

• System: Eaton X-Energy Basic

• Merkestrøm: opptil 630 A

Lagerført hos Onninen.

• Ferdig bygget: 1–2 ukers leveringstid

• Komponentpakke: kan leveres over natten

---

Kvalitetsleverandører

Løsningene bygges med komponenter fra Eaton, Wago, Ouneva, Ensto – samt flere andre anerkjente leverandører.
