Underfordeling 600 mm TN 400V – med effektbrytere

Underfordeling 600 mm TN 400V med effektbrytere for profesjonelle installasjoner.

Underfordeling 600 mm (B) x 400 mm (D) for TN 400V-anlegg med effektbrytere, utviklet for installasjoner med høy belastning og krav til driftssikkerhet og selektivitet. Løsningen prosjekteres med korrekt dimensjonering av vern basert på belastning, kabeltverrsnitt og type last nedstrøms.

Ved prosjektering av underfordelinger er det avgjørende å ha oversikt over tverrsnitt på avgangskabler og hvilke laster som skal forsynes. Dette danner grunnlaget for riktig valg av effektbrytere, jordfeilautomater og øvrige vern.

I IT- og TN-anlegg må det også tas hensyn til korrekt jordfeilbeskyttelse. For eksempel ved bruk av kabler som PFSP, der jordleder er uten kappe, benyttes normalt jordfeilbryter med utløsestrøm på 100 mA. Dersom kursen forsyner en nedstrøms fordeling med A-type jordfeilautomater, anbefales G/S-jordfeilbryter for å sikre selektivitet og unngå unødige utkoblinger.

Alle løsninger fra Elskap AS leveres som standard med overspenningsvern type 2 med meldekontakt og korrekt tennspenning. Dette er en integrert del av løsningen og vises derfor ikke som eget valg i produktvelgeren.

Underfordelingen leveres med kvalitetskomponenter fra Eaton, Elskap AS, Kontram og Wago. Alle komponenter som prosjekteres i konfiguratoren eller legges i handlekurven leveres samlet – enten som ferdig bygget skap eller som komponentpakke.

Ferdig bygde skap leveres komplett fra Elskap AS, klare for installasjon (ekskl. kabler inn og ut av skapet). Komponentpakker leveres flatpakket direkte fra grossist og kan i mange tilfeller leveres over natten.

Skapet leveres merket etter TFM og med gjennomført sluttkontroll, testing og komplett el-skjema. FDV- og leveringsdokumentasjon følger alltid med, enten i papirform eller elektronisk etter ønske. Ved komponentpakker oversendes dokumentasjon via Onninen eller Sonepar.

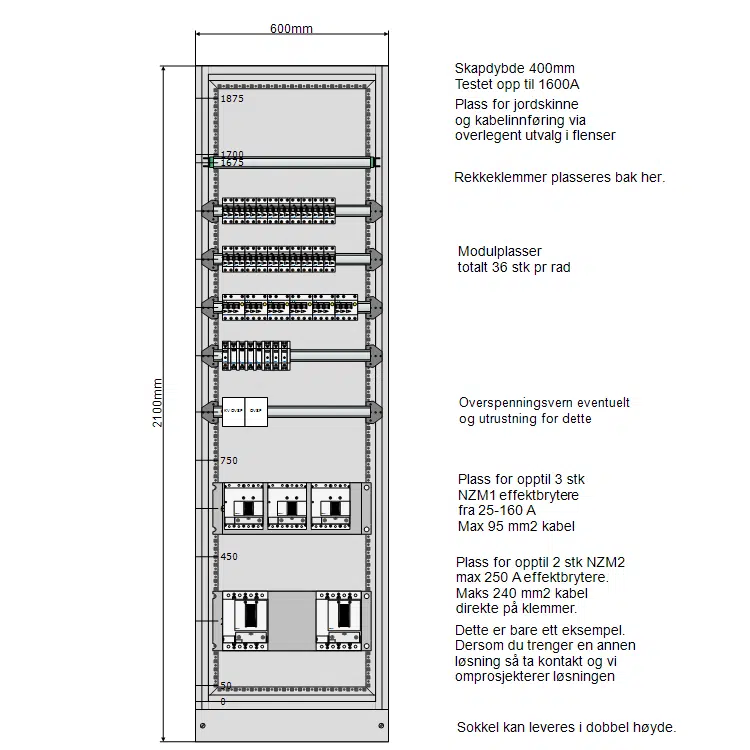

Standard mål er bredde 600 mm, dybde 400 mm og høyde 2100 mm inkludert sokkel. Skapet kan også leveres uten sokkel. Bygget i Eaton X-Energy Basic skapsystem. Pris er oppgitt uten dør, men dør kan leveres på forespørsel.

Typisk leveringstid er 1–2 uker for ferdig bygde skap.

Skal løsningen kobles til strømnettet? Se våre tilknytningsskap etter NEK 399.
