Underfordeling 600mm, 5-6 rader 250A TN

Underfordeling 600mm, 5-6 rader 250A TN er en fleksibel og robust løsning for profesjonelle installasjoner i næring, industri og større bygg. Skapet kan benyttes både som enkeltstående underfordeling eller bygges sammen i kombinasjon med flere skap, avhengig av effektbehov, utvidelseskrav og prosjektets omfang.

Oppgitt pris gjelder komponentpakke. Endelig pris for ferdig bygget løsning fastsettes etter ferdig prosjektering, hvor korrekt hovedbryter, nødvendig tilleggsutstyr og eventuelle nedstrøms gruppebrytere/avganger tilpasses installasjonen.

---

Leveransevalg

Velg først hvordan skapet skal leveres:

• Komponentpakke – for egen montering

• Ferdig bygget skap med rekkeklemmer, klart for installasjon

Dette gir stor fleksibilitet både for tavlebygger og installatør.

---

Hovedbryter og tilførsel

Ved valg av hovedbryter er det avgjørende å kjenne korrekt tverrsnitt på tilførselen:

• NZMN1 – opptil 95 mm² AL/CU

• NZMN2 – opptil 240 mm² AL/CU

• NZM3 – opptil 2 × 240 mm² AL/CU

Ved behov for større tverrsnitt kan løsningen bygges med:

• Kabelklemmer for AL/CU

• Ferdige lasker med overgang AL/CU, opptil 600 mm²

Pris inkluderer alltid nødvendige klemmer eller tilsvarende tilkoblingsmateriell.

---

Klemmer, avganger og intern tilkobling

• Wago Push-In-klemmer leveres som standard på alle avganger opptil og med 16 mm² Cu

• For større tverrsnitt benyttes:

  • Kabelklemmer for AL/CU på effektbrytere

  • Ouneva / Ensto-klemmer på øvrige tilkoblinger

• Gruppebrytere leveres med prosjekt-tilpassede løsninger

---

Overspenningsvern – alltid inkludert

Alle underfordelinger fra Elskap AS leveres som standard med:

• Overspenningsvern type 2

• Meldekontakt

• Riktig tennspenning

• Nødvendig tilleggsutrustning der dette kreves

Dette er standard og fremkommer derfor ikke som valg i produktvelgeren.
Det er i tillegg mulig å bestille ekstra overspenningsvern fra Eaton der installasjonen krever dette.

---

Måleranlegg – viktig informasjon

Ved levering av skap med måleranlegg må selve måleutstyret (trafoer og måleromkobler) sendes direkte til:

Elskap AS
Sentrumsgata 12
2840 Reinsvoll

⚠️ Viktig: Levering må skje som bedriftspakke – dør til dør.

Øvrige varer som prosjekteres i løsningen leveres samlet etter ferdigstilt handlekurv.

---

FDV og dokumentasjon

• Ferdig bygget skap leveres med FDV-dokumentasjon i papirform

• Elektronisk dokumentasjon kan leveres på e-post etter ønske

• Ved komponentpakke oversendes PDF-dokumentasjon elektronisk via Onninen eller Sonepar

---

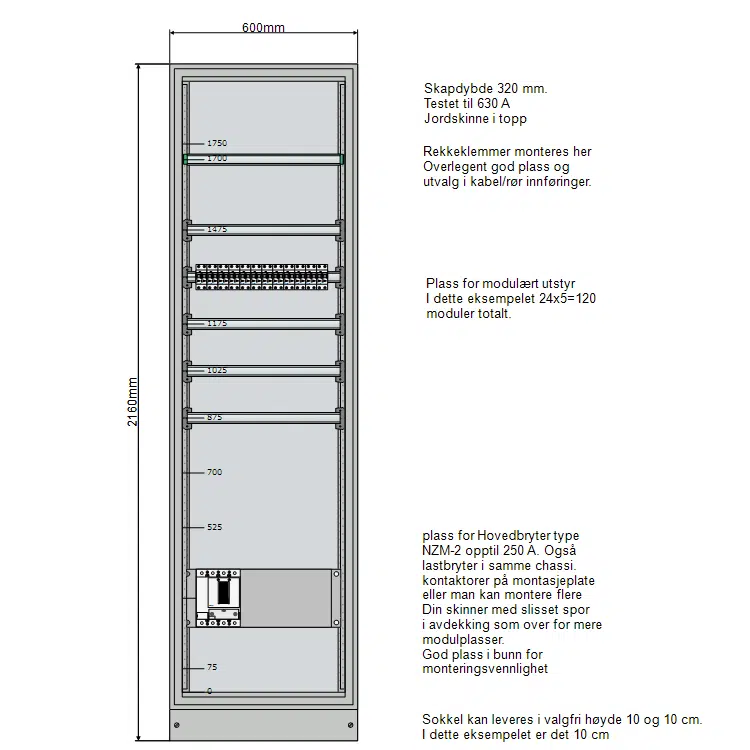

Tekniske data

• Bredde: 600 mm

• Dybde: 320 mm

• Høyde: 2160 mm (inkl. sokkel)

• System: Eaton X-Energy Basic

• Merkestrøm: opptil 630 A

---

Lager og levering

• Lagerført hos Onninen

• Ferdig bygget skap: normalt 1–2 ukers leveringstid

• Komponentpakke: kan leveres over natten

---

Kvalitetskomponenter

Løsningene bygges med komponenter fra anerkjente leverandører som:
Eaton, Wago, Ouneva, Ensto – samt flere andre kvalitetsleverandører.
