Underfordeling 800mm, 5-6 rader 250A TN

Underfordeling 800mm, 5-6 rader 250A TN – fleksibel underfordeling for næring og industri

Underfordeling X-Energy er et robust og gjennomarbeidet fordelingsskap utviklet for profesjonelle installasjoner innen næring og industri. Skapet kan benyttes både som enkeltstående underfordeling eller kombineres med flere skap i større anlegg, avhengig av effektbehov og ønsket oppbygning. Med 800 mm bredde får du god tilgjengelighet, ryddig intern oppbygning og enkel montasje.

Oppgitt pris gjelder komponentpakke. Endelig pris for ferdig bygget løsning fastsettes når skapet er ferdig prosjektert med korrekt hovedbryter, nødvendig tilleggsutstyr og eventuelle nedstrøms gruppebrytere eller avganger i større løsninger.

---

Velg leveranseform

Du velger selv hvordan underfordelingen skal leveres:

• Komponentpakke – rask levering, ideelt for egen bygging

• Ferdig bygget skap med rekkeklemmer – klart for montasje på anlegg

---

Hovedbryter og tilførsel

Valg av hovedbryter baseres på korrekt tverrsnitt på tilførselen:

• NZMN1: opptil 95 mm² AL/CU

• NZMN2: opptil 240 mm² AL/CU

• NZM3: opptil 2 × 240 mm² AL/CU

Ved behov kan løsningen bygges for større tverrsnitt ved bruk av:

• Kabelklemmer

• Ferdige lasker med Al/Cu-overgang opptil 600 mm²

Alle nødvendige klemmer og tilpasninger er alltid inkludert i prisen.

---

Klemmer og tilkoblinger – kvalitet som standard

Underfordelingen leveres med gjennomprøvde komponenter fra anerkjente produsenter:

• Wago Push-In-klemmer på avganger opptil og med 16 mm² Cu

• Kabelklemmer for AL/CU på alle effektbrytere

• Ouneva / Ensto-klemmer på øvrige forbindelser

Dette gir en ryddig installasjon, rask montasje og høy driftssikkerhet.

---

Overspenningsvern – alltid inkludert

Alle løsninger fra Elskap AS leveres som standard med:

• Overspenningsvern type 2

• Meldekontakt

• Riktig tennspenning og nødvendig tilleggsutrustning

Overspenningsvern er obligatorisk og derfor inkludert i alle løsninger, og vises ikke som eget valg i produktvelgeren. Ved behov kan det leveres ekstra overspenningsvern fra Eaton.

---

Viktig ved montering av måleranlegg

Ved levering av skap med måleranlegg må måleutstyr (trafoer og måleromkobler) sendes direkte til:

Elskap AS
Sentrumsgata 12
2840 Reinsvoll

⚠️ Levering må skje som bedriftspakke – dør til dør

Øvrige varer som prosjekteres i løsningen leveres samlet etter ferdigstilt handlekurv.

---

FDV og dokumentasjon

• Ferdig bygget skap leveres med FDV / dokumentasjon i papirform

• Elektronisk dokumentasjon kan leveres på e-post etter ønske

• Ved komponentpakke oversendes PDF-dokumentasjon via Onninen eller Sonepar

---

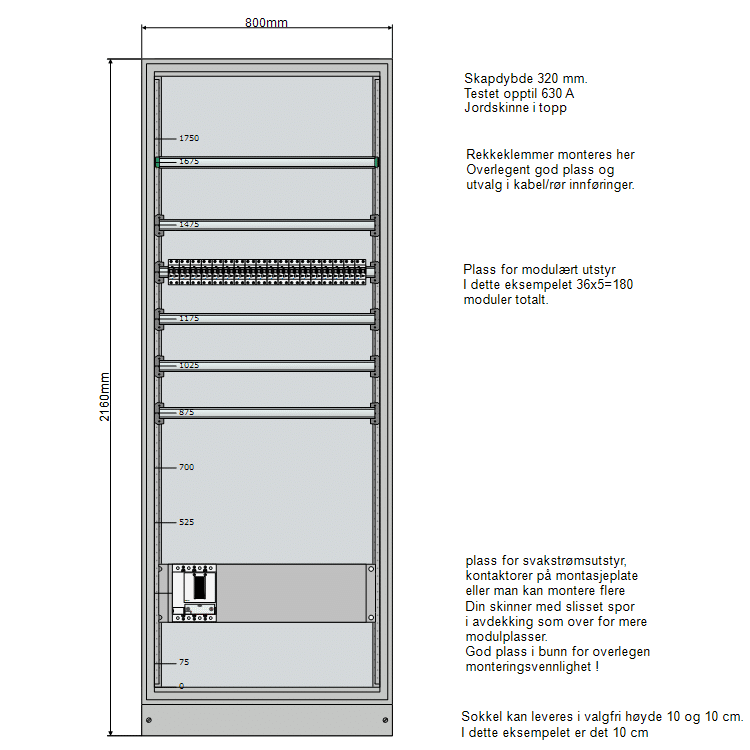

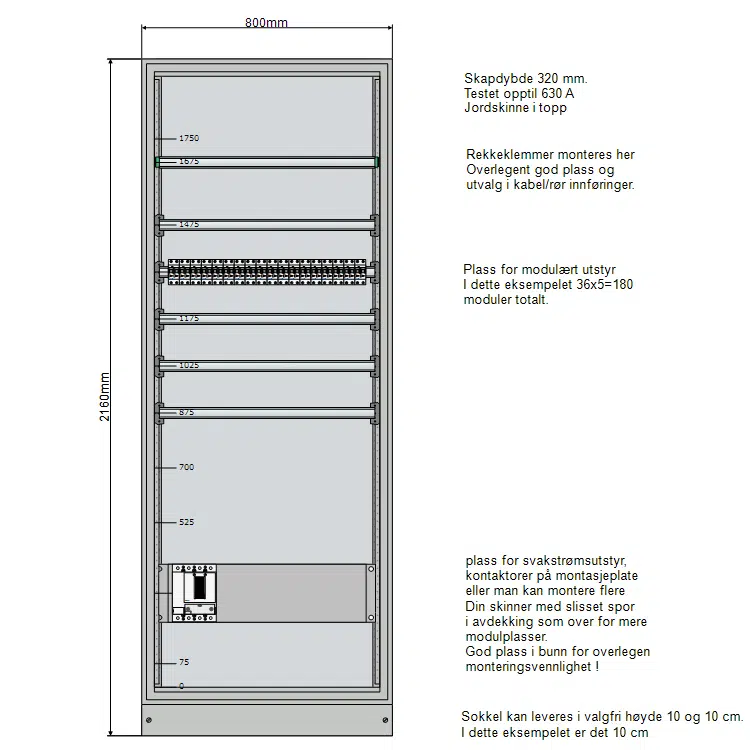

Tekniske data

• Bredde: 800 mm

• Dybde: 320 mm

• Høyde: 2160 mm (inkl. sokkel)

• System: Eaton X-Energy Basic underfordeling

• Kapasitet: opptil 630 A

Skapene er lagerført hos Onninen.

• Ferdig bygget: normalt 1–2 ukers leveringstid

• Komponentpakke: kan leveres over natten

Utstyr i løsningene leveres fra en rekke anerkjente leverandører.
