Underfordeling X-Energy i 1000 mm bredde er et romslig og robust fordelingsskap for opptil 630 A. Leveres som komponentpakke eller ferdig bygget med riktig hovedbryter, overspenningsvern og kvalitetskomponenter.
Se veiledende pris – logg inn for installatørpris
Underfordeling 5–10 rader – 1000 mm bredde, TN 400 V
Underfordeling 5–10 rader 1000 mm TN 400V er en romslig og fleksibel løsning for profesjonelle installasjoner innen næring, industri og større bygg. Med 1000 mm bredde får du god plass til vern, avganger og fremtidige utvidelser, samtidig som skapet gir en oversiktlig og servicevennlig oppbygning.
Underfordelingen prosjekteres ut fra tilførsel, kabeltverrsnitt, belastning, lasttype og krav til selektivitet. Dette gir et godt grunnlag for riktig valg av hovedbryter, effektbrytere, jordfeilautomater og øvrige vern.
Montert komponentpakke – vårt anbefalte leveringsvalg
Montert komponentpakke er forhåndsvalgt leveringsform. Elskap monterer skapet og de valgte komponentene før levering. Installatøren mottar dermed en ryddig og gjennomtenkt løsning der komponentene er ferdig plassert og montert, mens intern kobling og tilkobling utføres av kunden.
Dette gir:
- mindre montasjearbeid på byggeplass
- god oversikt over komponenter og plassering
- redusert risiko for manglende materiell
- raskere og mer effektiv gjennomføring
- en løsning tilpasset det aktuelle prosjektet
Velg ønsket leveringsform
Komponentpakke
Skap og valgte komponenter leveres samlet for montering og kobling av kunden.
Montert komponentpakke
Skap og komponenter monteres av Elskap før levering. Kunden utfører intern kobling og tilkobling.
Premium ferdig bygget
Skapet leveres ferdig bygget, koblet, merket, kontrollert og dokumentert – klart for installasjon.
Hovedbryter og tilførsel
Riktig hovedbryter og tilkoblingsløsning velges ut fra belastning, kabeltype og tverrsnitt på tilførselen.
Aktuelle tilkoblingskapasiteter:
- NZMN1: opptil 95 mm² Al/Cu
- NZMN2: opptil 240 mm² Al/Cu
- NZM3: opptil 2 × 240 mm² Al/Cu
Ved behov kan løsningen bygges med tilpassede klemmer eller lasker med Al/Cu-overgang for større tverrsnitt. Nødvendige klemmer og tilpasninger beregnes ut fra valgene som gjøres i prosjekteringen.
Prosjektering og vern
For å prosjektere løsningen riktig bør det oppgis:
- kabeltype og tverrsnitt på tilførselen
- kabeltype og tverrsnitt på avgangene
- størrelse og type belastning
- ønsket vern på de utgående kursene
- eventuelle krav til selektivitet
- om enkelte avganger skal forsyne nedstrøms fordelinger
Underfordelingen kan med fordel kombineres med en passende hovedfordeling, slik at du får en komplett og koordinert løsning tilpasset anleggets belastning og oppbygning.
Kvalitetskomponenter
Løsningen bygges med gjennomprøvde komponenter fra anerkjente leverandører. Avhengig av prosjekteringen kan løsningen blant annet leveres med:
- Wago push-in-klemmer på avganger opptil 16 mm² Cu
- kabelklemmer for Al/Cu på effektbrytere
- Ouneva- eller Ensto-klemmer på øvrige forbindelser
- tilpassede rekkeklemmer og tilkoblingsløsninger
Overspenningsvern som standard
Alle løsninger leveres med overspenningsvern type 2 med meldekontakt og tennspenning tilpasset spenningssystemet. Overspenningsvernet er en integrert del av løsningen og vises derfor ikke som eget valg i produktvelgeren.
Ekstra overspenningsvern kan leveres dersom installasjonen eller prosjektkravene tilsier dette.

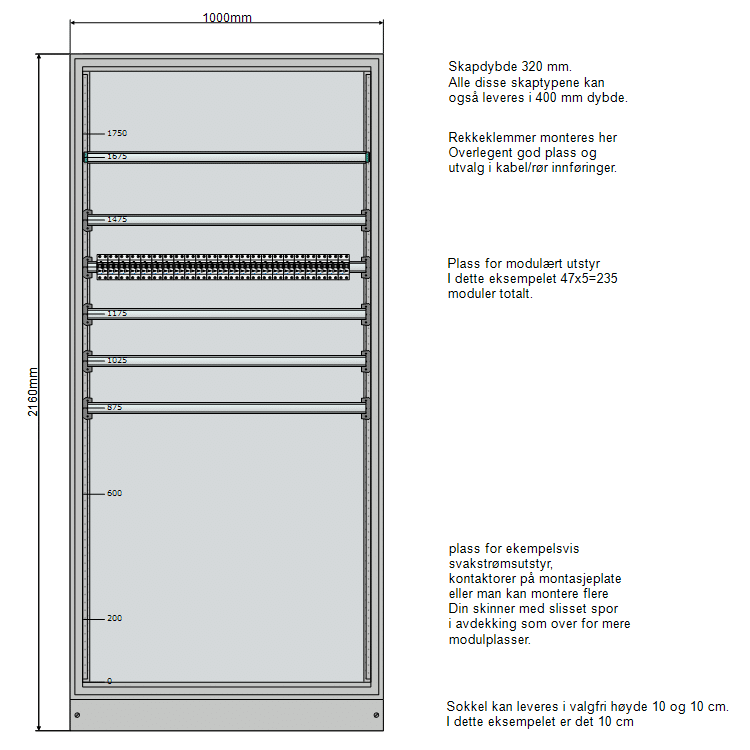

Teknisk utførelse
Denne underfordelingen 5–10 rader 1000 mm TN 400V bygges i Eaton X-Energy Basic, et robust og fleksibelt skapsystem for profesjonelle installasjoner.
Tekniske data
- Spenningssystem: TN 400 V
- Antall rader: 5–10
- Bredde: 1000 mm
- Dybde: 320 mm
- Høyde: 2160 mm inkludert sokkel
- Skapsystem: Eaton X-Energy Basic
- Kapasitet: opptil 630 A
Dokumentasjon
Premium ferdig bygget løsning leveres med nødvendig merking, kontroll og sluttdokumentasjon. Ved komponentpakke og montert komponentpakke følger tilgjengelig produktdokumentasjon for de valgte komponentene.
Pris og levering
Montert komponentpakke er forhåndsvalgt leveringsform. Prisen beregnes ut fra skapets grunnutførelse samt hovedbryter, vern, komponenter og øvrige tilvalg som legges til i prosjekteringen.
Endelig pris vises når løsningen er ferdig konfigurert.
Normal leveringstid avhenger av valgt leveringsform, utrustning og tilgjengelighet på komponentene. Premium ferdig bygget løsning leveres normalt innen 1–2 uker.
| Hvordan ønsker du skapet levert? | Komponentpakke, Montert komponentpakke, Premium ferdig bygget |
|---|
