Sikringen redder deg ikke hvis tilknytningsskapet er for lite dimensjonert

FEL § 16 og forutsatt bruk

FEL § 16 stiller krav om at elektriske anlegg skal være egnet for forutsatt bruk. Det betyr ikke bare at anlegget fungerer i dag – men at det også skal håndtere fremtidige behov.

Likevel prosjekteres mange tilknytningsskap med for liten plass. Det skaper raskt utfordringer når det skal inn elbillader, solceller eller flere kurser.

Dette er ikke bare teori. Mange installatører møter skap som er fulle før anlegget egentlig er ferdig bygget.

---

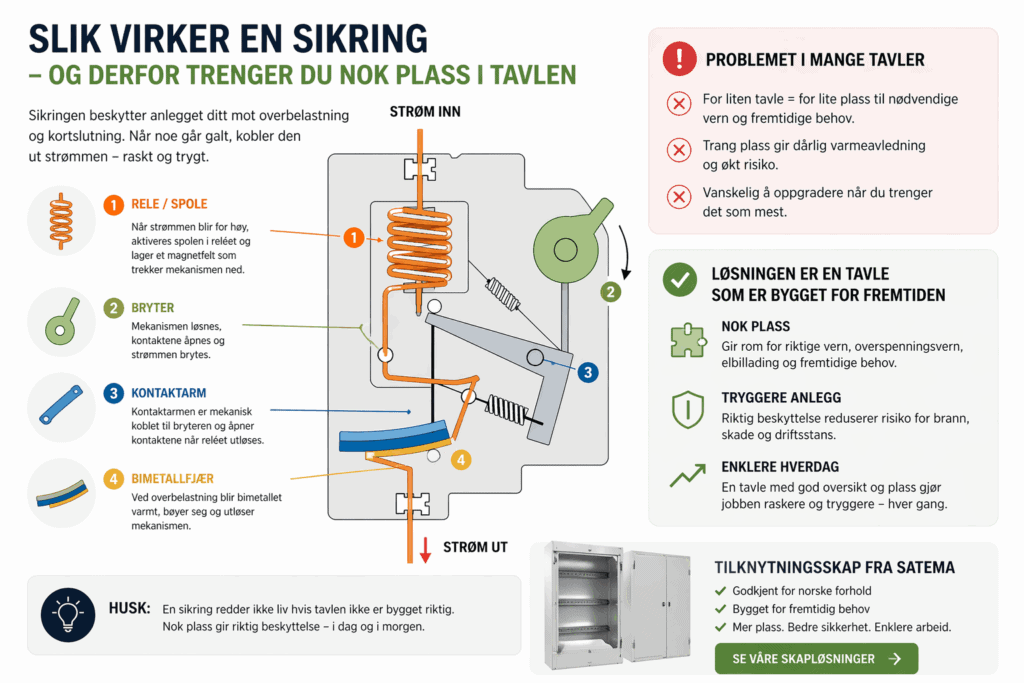

Grunnkurs: hvordan vern faktisk fungerer i praksis

I1 er strømmen vernet skal tåle kontinuerlig uten å løse ut.
I2 er strømmen vernet garantert kobler ut innen en gitt tid (typisk innen én time ved overbelastning).
I4 er den høyeste momentane strømmen vernet kan tåle uten å løse ut.
I5 er den momentane strømmen der vernet kobler ut umiddelbart ved kortslutning.

Dette skiller mellom overbelastning (I1–I2) og kortslutning (I4–I5).

Moderne automatsikringer reagerer raskere og mer presist på feilstrømmer enn eldre løsninger som skrusikringer og patronelementer. Det gir et høyere nivå av elsikkerhet – forutsatt at resten av anlegget er tilpasset dagens behov.

---

IT- og TN-anlegg – og hvorfor vern er avgjørende

I Norge har vi tradisjonelt hatt mye IT 230 V-anlegg, mens nye installasjoner i dag i stor grad bygges som TN-anlegg. Dette henger blant annet sammen med at mye elektrisk utstyr er utviklet for TN-systemer.

Uansett spenningssystem er kravet det samme: Vern skal koble ut før det oppstår skade på kabel, utstyr eller personer.

---

Jordfeilbrytere – utvikling og praksis

Jordfeilbrytere ble gradvis innført fra 1980-tallet. Tidligere var det vanlig med én jordfeilbryter for hele installasjonen, ofte av type AC og med høyere utløsestrøm.

Dette ga i mange tilfeller dårlig selektivitet og varierende driftssikkerhet.

I dag benyttes A-type jordfeilbrytere med 30 mA utløsestrøm på forbrukerkurser der liv og helse skal beskyttes. Det gir rask og sikker utkobling ved feil.

---

Jordfeilbrytere – typer og selektivitet

Det finnes flere typer jordfeilbrytere:

• Type A – brukes for personbeskyttelse (typisk 30 mA)
• Type G – svakt tidsforsinket, brukes der man ønsker bedre driftssikkerhet
• Type S – selektiv, brukes oppstrøms for å sikre riktig utkoblingsrekkefølge

---

Selektivitet i praksis

Ved å kombinere en S-type jordfeilbryter oppstrøms med A-type vern nedstrøms, oppnår man selektivitet.

Det betyr at:

• feil på én kurs kun kobler ut den aktuelle kursen
• resten av anlegget forblir i drift
• man unngår unødvendige utkoblinger

I praksis gir dette bedre driftssikkerhet og enklere feilsøking – men det krever også mer plass og bedre oversikt i tilknytningsskapet.

Utforsk våre hovedfordelinger:

---

Selektivitet og valg av vern i praksis

I nyere installasjoner benyttes ofte dobbeltisolerte kabler (klasse II) til stigere. Disse har ikke behov for beskyttelsesleder på samme måte som tradisjonelle kabler, og det er derfor normalt ikke krav om jordfeilbryter basert på kabeltype alene.

I eksisterende anlegg er situasjonen ofte annerledes. Mange steder benyttes fortsatt eldre kabeltyper som PFSP mellom fordelinger.

Der det ikke er hensiktsmessig å skifte kabel, benyttes ofte en selektiv (S-type) jordfeilbryter oppstrøms som en del av beskyttelsen.

Resultatet er flere nivåer av vern – og dermed økte krav til plass og oppbygning.

---

⚡ Overspenningsvern i praksis

Overspenningsvern er en viktig del av moderne installasjoner, men forutsetter riktig oppbygning.

I praksis ser man fortsatt anlegg der overspenningsvern enten mangler eller ikke er tilpasset resten av installasjonen. Dette gjelder særlig der nytt utstyr som elbillader monteres i eldre anlegg.

Tidligere løsninger var heller ikke alltid tilpasset norske IT-forhold. Kombinasjonen av stående jordfeil og overspenninger kunne føre til belastning av vern over tid.

I dag benyttes overspenningsvern som er bedre tilpasset spenningssystemet, men riktig funksjon forutsetter korrekt plassering og tilstrekkelig plass.

Overspenningsvern deles gjerne inn i:

• Type 1 (grovvern) – plassert i hovedtavler
• Type 2 (mellomvern) – brukt i tilknytningsskap og fordelinger
• Type 3 (finvern) – nær følsomt utstyr

Effektiv beskyttelse krever samspill mellom flere nivåer av vern – noe som ytterligere øker behovet for plass i skapet.

---

🧨 Den reelle utfordringen

I praksis bygges anlegget opp med flere nivåer av vern. Det krever mer plass, bedre oversikt og en gjennomtenkt oppbygning av tilknytningsskapet.

Samtidig kombineres moderne belastninger med eldre infrastruktur. Det er ikke uvanlig å finne elbilladere koblet til anlegg der inntak og fordelingsløsninger er flere tiår gamle.

Resultatet er løsninger som fungerer på papiret – men som raskt blir en begrensning i praksis.

---

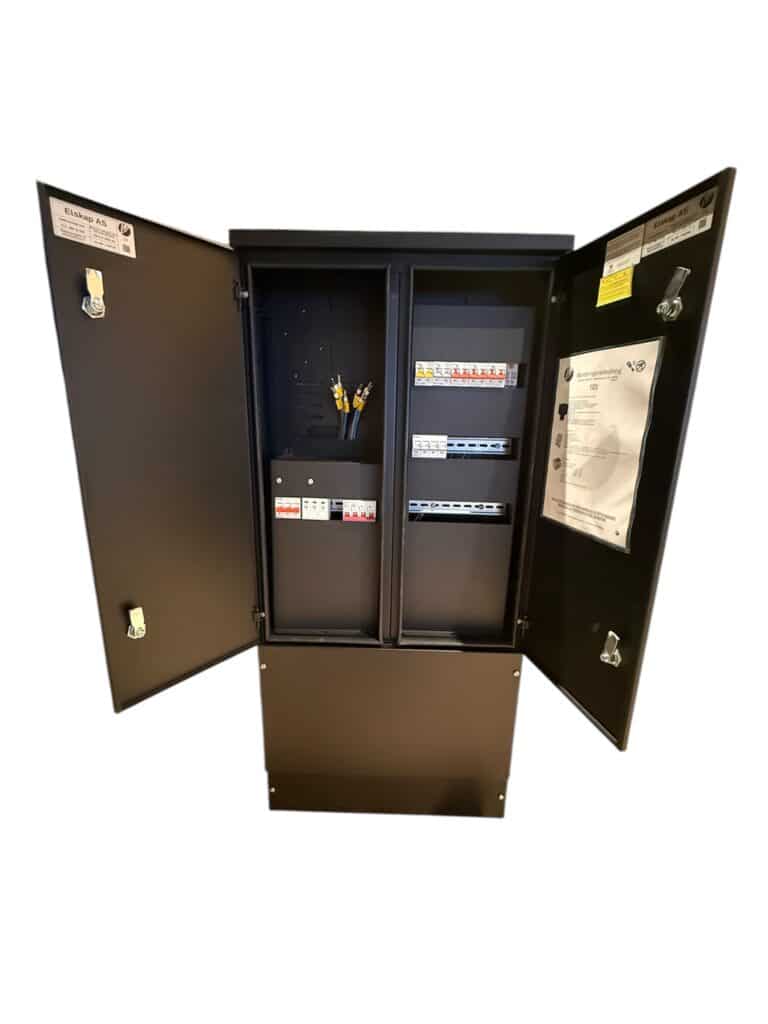

🔥 Løsningen: tilknytningsskap med plass til fremtiden

Tilknytningsskap som er dimensjonert med tilstrekkelig plass gir bedre oversikt, enklere installasjon og mulighet for fremtidige utvidelser uten kompromisser.

Når det er plass til:

• nødvendige vern
• overspenningsvern
• nye kurser
• og fremtidige behov

…blir installasjonen både sikrere og mer fleksibel.

👉 Se våre tilknytningsskap her →

FAQ – Ofte stilte spørsmål

Hva gjør en sikring egentlig?
En sikring kobler ut strømmen ved overbelastning eller kortslutning for å beskytte anlegget.

Hva er forskjellen på overbelastning og kortslutning?
Overbelastning skjer over tid, mens kortslutning er en akutt feil med svært høy strøm.

Hva er forskjellen på IT og TN?
IT er tradisjonelt brukt i Norge, mens TN brukes mer i nye anlegg og er bedre tilpasset moderne utstyr.

Hvorfor er plass i tilknytningsskap viktig?
Fordi moderne anlegg krever flere vern og mulighet for utvidelse.

Når bør skap oppgraderes?
Når det er fullt, vanskelig å jobbe i eller ikke har plass til nye kurser.
