Underfordelinger bygget for moderne elektrifisering
En underfordeling er et sikringsskap som mates fra hovedfordeling og fordeler strøm videre til kurser i bygget.
Hos Elskap AS leverer vi underfordelinger for bolig, næring og industri – skreddersydd for belastning, selektivitet og fremtidige utvidelser.
Bygget for praktisk montasje og driftssikkerhet
Effektiv og oversiktlig strømfordeling
Fleksibel og modulær oppbygning
Tilpasset elbillading, solcelleanlegg og tekniske installasjoner
🔌 Hva brukes en underfordeling til?
En underfordeling gjør det mulig å fordele strøm mer effektivt i større installasjoner. I stedet for lange kabelføringer direkte fra hovedfordelingen, etableres underfordelinger nærmere forbrukerne.
Typiske bruksområder:
- Garasjer
- Kjellere
- Etasjer i bolig og næringsbygg
- Verksteder og tekniske rom
⚡ Forskjell på hovedfordeling og underfordeling
Hovedfordelingen er byggets sentrale fordeling, der strømmen kommer inn fra nettselskapet.
Underfordelingen:
- mottar strøm fra hovedfordelingen
- fordeler videre til mindre områder
- gir lokal beskyttelse og oversikt
👉 Kort sagt:
Hovedfordeling = hovedtavle
Underfordeling = lokal fordeling
📋 Krav til prosjektering – FEL §16
Alle elektriske anlegg i Norge skal prosjekteres og utføres i henhold til Forskrift om elektriske lavspenningsanlegg §16.
Denne sier at:
Et elektrisk anlegg skal være bygget og dimensjonert for forutsatt bruk.
Dette innebærer blant annet:
- riktig dimensjonering av vern og kabler
- vurdering av belastning og bruksmønster
- tilpasning til både nåværende og fremtidige behov
FEL §16 er en grunnleggende bestemmelse som ligger til grunn for all prosjektering av elektriske anlegg, og har vært uendret over tid.
📏 Typiske størrelser og kapasiteter
Underfordelinger dimensjoneres etter behov i installasjonen.
Vanlige størrelser:
- 125 A og mindre (mindre installasjoner)
- Opptil 250A (typisk bolig/næring)
- Over 250A og oppover (større anlegg)
Det er viktig å dimensjonere riktig både med tanke på dagens behov og fremtidig utvidelse.
🔄 IT og TN system
Underfordelinger leveres for ulike spenningssystemer:
- TN-S 400V – vanlig i nyere installasjoner
- IT/TT 230V – brukt i deler av Norge
Valg av system påvirker både oppbygging og komponentvalg i tavlen.
⚡ N-leder i TN-anlegg – viktig å forstå
I norske TN-anlegg regnes N-leder (nøytralleder) som en spenningsførende leder.
Dette skiller seg fra praksis i enkelte andre land, hvor N-leder i mindre grad behandles som spenningsførende.
Dette får direkte betydning for valg av vern:
- Det benyttes normalt allpolige vern, slik at også N-leder frakobles ved feil eller arbeid
- Dette gir økt sikkerhet og korrekt frakobling av hele kursen
👉 Dersom utstyr eller kurser ikke benytter N-leder, kan det derimot benyttes vern kun på faselederne
⚠️ N-leder, UPS og generator – kritisk i eksisterende anlegg
Ved ettermontering av UPS- eller generatoranlegg i eksisterende installasjoner er det avgjørende å kontrollere hvordan N-leder er utført i hovedtavlen.
I eldre anlegg er det ikke uvanlig at N-leder er ført gjennom en 4-polet sikringsholder (NH-patronholder).
Dette er en løsning som kan innebære en betydelig risiko.
👉 Dersom N-leder blir brutt under drift – enten ved feil, slitasje eller utilsiktet frakobling – kan det oppstå et flytende nullpunkt.
Konsekvensene av dette kan være alvorlige:
- Ubalanse i spenning mellom fasene (flytende 0-punkt)
- Overspenning på enkelte kurser
- Skade eller total havari på elektronisk utstyr
🚨 Hva må gjøres i praksis?
Ved avdekking av slike løsninger skal dette utbedres umiddelbart:
- N-leder skal ikke kunne brytes utilsiktet.
- N-leder skal være ubrutt frem til UPS-anlegget.
- Løsningen må være tilpasset dagens krav og faktisk bruk
- Spesielt viktig ved installasjon av UPS/generator, hvor driftsforholdene endres
📌 Viktig prinsipp
En intakt og korrekt utført N-leder er en forutsetning for stabil og sikker drift i TN-anlegg
📍 Hvor plasseres en underfordeling?
En underfordeling plasseres som regel nær de områdene den skal forsyne, og mates fra byggets hovedfordeling.
Plasseringen bør planlegges nøye for å oppnå:
- korte kabelføringer
- god tilgjengelighet
- enkel drift og vedlikehold
Vanlige plasseringer er:
- teknisk rom
- kjeller
- garasje
- etasjer i bygg
⚠️ Vanlige feil
Feil dimensjonering og planlegging er vanlig:
- For liten kapasitet
- Dårlig plassering
- Ikke tatt høyde for fremtidig behov
- Manglende selektivitet mellom vern
👉 Dette kan føre til kostbare ombygginger senere.
⚡ Selektivitet i underfordelinger
Selektivitet er et viktig prinsipp i elektriske anlegg, og innebærer at kun det vernet som er nærmest feilen skal koble ut.
I praksis betyr dette:
- Feil i en kurs skal ikke slå ut hele anlegget
- Kun den aktuelle delen av installasjonen kobles ut
- Økt driftssikkerhet og mindre konsekvenser ved feil
I større anlegg er selektivitet en forutsetning for god funksjon og stabil drift.
Det er ikke et eksplisitt krav om selektivitet i alle boliginstallasjoner, men det er heller ikke forbudt å bygge anlegg bedre enn minimumskravene.
👉 I praksis bør selektivitet alltid vurderes, spesielt i større installasjoner og næringsbygg.
📋 Krav og standarder
Underfordelinger skal prosjekteres og bygges i henhold til gjeldende regelverk, spesielt:
Dette sikrer trygg og korrekt installasjon.
📌 Monteringsveiledning skal følges
Alt elektrisk utstyr skal installeres i henhold til produsentens monteringsveiledning.
👉 Dette innebærer blant annet:
- Riktig tiltrekking av tilkoblinger
- Korrekt montasje og oppbygning
- Ivaretakelse av kapslingsgrad (IP)
- Termiske forhold og avstander
Avvik fra monteringsveiledningen kan føre til feil funksjon, redusert levetid eller i verste fall farlige situasjoner.
Monteringsveiledningen er en del av dokumentasjonen som ligger til grunn for at anlegget oppfyller gjeldende krav.
🚫 Begrensninger for underfordelinger og betjening
Underfordelinger kan ikke plasseres eller dimensjoneres fritt uten hensyn til regelverk og bruk.
For fordelinger som er beregnet for usakkyndig betjening, gjelder blant annet:
- Maksimal oppstrøms sikring: 250 A
- Maksimal kortslutningsstrøm: 10 kA
Dette setter klare begrensninger for hvor og hvordan slike fordelinger kan benyttes.
⚠️ Viktig om omgåelse av regelverk
Det forekommer i enkelte tilfeller forsøk på å omgå kravene, for eksempel ved å:
- plassere større brytere inne i fordelingen
- skjule disse bak deksler
- argumentere med at betjening krever verktøy
👉 Dette er ikke i tråd med intensjonen i regelverket.
Selv om en komponent er fysisk skjult, vil anlegget fortsatt vurderes ut fra:
- faktisk oppbygning
- reell tilgjengelighet
- forutsatt bruk
📜 Krav til forutsatt bruk (veldig viktig kobling)
I henhold til Forskrift om elektriske lavspenningsanlegg §16 skal:
Et elektrisk anlegg være bygget og dimensjonert for forutsatt bruk.
Dette betyr at man ikke kan prosjektere løsninger som i praksis bryter med:
- bruksforutsetningene
- sikkerhetsnivået
- intensjonen bak regelverket
👉 Løsningen skal være korrekt både teknisk og funksjonelt – ikke bare “på papiret”.
❓ FAQ (denne er ekstremt viktig – behold strukturen)
Hva er forskjellen på underfordeling og hovedfordeling?
En hovedfordeling er byggets sentrale strømfordeling, mens en underfordeling mottar strøm fra hovedfordelingen og distribuerer den videre til mindre områder som etasjer, garasjer eller tekniske rom.
Hvor stor underfordeling trenger man?
Størrelsen avhenger av belastning, antall kurser og fremtidig behov. Vanlige størrelser er 125A, 250A og 400A.
Må man ha selektivitet i en underfordeling?
Selektivitet er ikke alltid et eksplisitt krav i boliginstallasjoner, men bør vurderes for å sikre at kun det aktuelle vernet kobler ut ved feil. I større anlegg er dette en viktig del av prosjekteringen.
Hvor kan en underfordeling plasseres?
Underfordelinger plasseres typisk i tekniske rom, kjeller, garasje eller etasjer, og bør være lett tilgjengelig for drift og vedlikehold.
Kan man ha flere underfordelinger i samme bygg?
Ja, større bygg har ofte flere underfordelinger for å redusere kabellengder og gi bedre oversikt og fleksibilitet.
Hva skjer hvis N-leder brytes i et TN-anlegg?
Dersom N-leder brytes kan det oppstå flytende nullpunkt, som kan føre til overspenning og alvorlig skade på tilkoblet elektronisk utstyr.
Er det krav til hvordan en underfordeling skal bygges?
Ja, underfordelinger skal bygges i henhold til blant annet Forskrift om elektriske lavspenningsanlegg §16, samt relevante normer som NEK 400 og EN 61439.
Kan man bygge en underfordeling større enn 250A for usakkyndig betjening?
Nei, fordelinger for usakkyndig betjening er normalt begrenset til maks 250A oppstrøms sikring og 10 kA kortslutningsnivå.
Må monteringsveiledningen følges?
Ja, produsentens monteringsveiledning skal alltid følges for å sikre korrekt funksjon, sikkerhet og at anlegget oppfyller gjeldende krav.
Når bør man velge en underfordeling fremfor direkte kabling?
Når avstander blir lange eller det er behov for lokal fordeling, vil underfordeling gi en mer effektiv og fleksibel løsning.

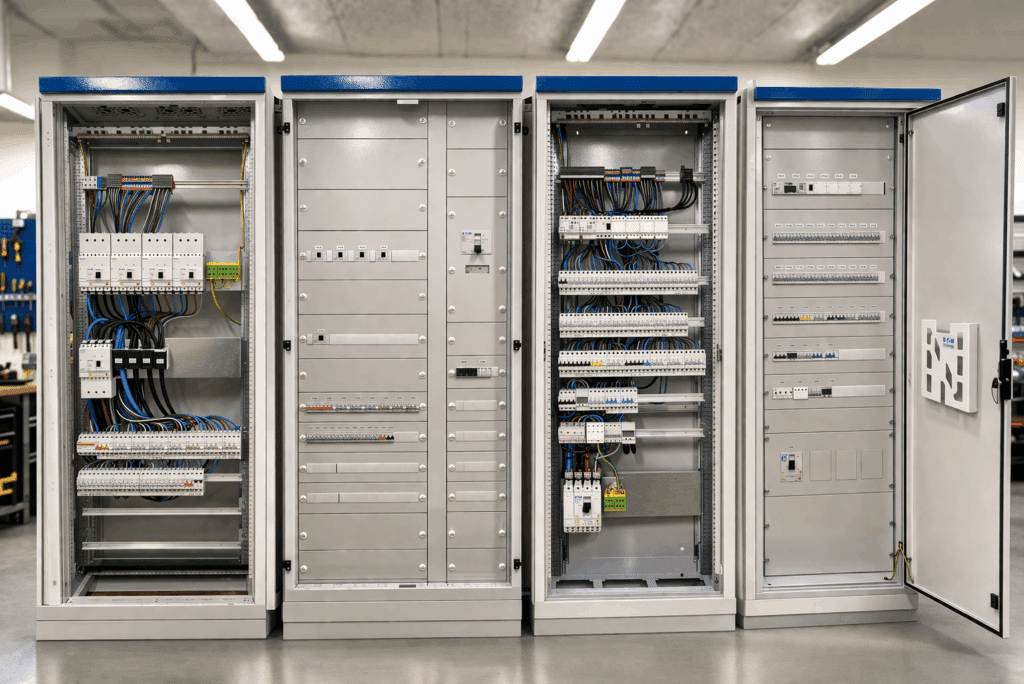

Tavlebygger av underfordelinger
En underfordeling er en sentral del av det elektriske anlegget, og stiller krav til både oppbygging, kapasitet og oversikt.
Som tavlebygger leverer Elskap AS underfordelinger tilpasset både bolig og næring, med fokus på praktisk montasje, god plass til kabling og løsninger som fungerer i virkeligheten.
👉 Våre løsninger er dimensjonert for belastning, selektivitet og fremtidige utvidelser, og bygger på erfaring fra både prosjektering og installasjon.
