Hovedfordeling 425 mm NZM2 TN 400V 250A

En svært kompakt og kostnadseffektiv hovedfordeling for næringsbygg, mindre industrianlegg og andre profesjonelle installasjoner med TN 400 V.

Hovedfordeling 425 mm – NZM2 TN 400 V 250 A er utviklet for prosjekter der tilgjengelig gulvplass er begrenset, men hvor det fortsatt er behov for en robust og profesjonell hovedfordeling med kapasitet opptil 250 A.

Med en bredde på kun 425 mm utnyttes plassen svært effektivt. Løsningen passer spesielt godt i mindre tekniske rom, rehabiliteringsprosjekter og andre installasjoner der en tradisjonell hovedfordeling på 600 eller 800 mm blir for bred.

Hovedfordelingen kan leveres som komponentpakke, montert komponentpakke eller komplett ferdig bygget hovedfordeling.

For mange prosjekter vil montert komponentpakke være det mest kostnadseffektive alternativet. Da leveres skapet med sentrale mekaniske komponenter ferdig montert, mens kunden selv utfører videre kobling, merking og ferdigstillelse etter behov.

Derfor velger kundene denne løsningen

• Svært kompakt bredde på kun 425 mm
• Tilpasset installasjoner opptil 250 A
• Tilpasset TN 400 V-anlegg
• Basert på Eaton NZM2 hovedbryter
• God plassutnyttelse i små tekniske rom
• Egnet for rehabilitering og plasskritiske prosjekter
• Tre leveranseformer tilpasset behov og budsjett
• Montert komponentpakke gir lavere pris og mindre montasjearbeid
• Fleksibel tilpasning av tilførsel og avganger
• Overspenningsvern og nødvendige hovedkomponenter er inkludert
• Kort leveringstid

Hovedfordelingen prosjekteres ut fra anleggets belastning, kabeltverrsnitt, tilkoblingsmåte, avganger og ønsket leveranseomfang.

Kompakt løsning for begrenset plass

Bredden på 425 mm gjør dette til en av de mest plassbesparende hovedfordelingene i sortimentet.

Løsningen passer spesielt godt når prosjektet krever:

• Hovedfordeling i et smalt teknisk rom
• Utskifting av eldre tavler med begrenset tilgjengelig plass
• Kapasitet opptil 250 A uten bruk av et bredere skap
• Effektiv utnyttelse av gulv- eller veggplass
• En ryddig og profesjonell løsning i rehabiliteringsprosjekter
• Mulighet for kombinasjon med tilstøtende tavlefelt

Den kompakte bredden gir samtidig mindre plass til avganger, kabelføring og reservekapasitet enn bredere løsninger.

Tilførsel, antall avganger, kabelinnføring, bøyeradius og ønsket reserveplass må derfor avklares før produksjon. Dersom prosjektet krever mange eller store avganger, omfattende målerutstyr eller betydelig plass for senere utvidelser, kan en 600 eller 800 mm løsning være bedre egnet.

TN-system og oppbygning

I et TN-anlegg er korrekt oppbygning av jordingssystemet avgjørende for en sikker og driftssikker installasjon.

Der anlegget tilføres med PEN-leder, må denne splittes korrekt til PE og N. Oppbygning, dimensjonering og plassering av skinner og forbindelser tilpasses det aktuelle anlegget og prosjektunderlaget.

Hovedfordelingen kan tilpasses med:

• PEN-skinne
• Separat PE-skinne
• Separat N-skinne
• Nødvendige forbindelser og tilkoblingspunkter
• Riktig dimensjonering for tilførsel og avganger

Endelig oppbygning fastsettes ved prosjektering.

Velg riktig leveranseform

Hovedfordeling 425 mm NZM2 TN 400V 250A kan leveres som komponentpakke, montert komponentpakke eller Premium ferdig bygget løsning.

Komponentpakke

Komponentpakken passer for installatører og tavlebyggere som ønsker å utføre hele montasjen selv.

Leveransen består av avtalte skapdeler, hovedkomponenter og nødvendig utrustning samlet i én pakke.

Dette gir:

• Lavest mulig innkjøpspris
• Kort leveringstid
• Full fleksibilitet i egen produksjon
• Mulighet for egne montasje- og koblingsløsninger
• Effektiv bestilling av en samlet materialpakke

Oppgitt grunnpris gjelder komponentpakke.

Montert komponentpakke

Montert komponentpakke er et prisgunstig alternativ mellom løs komponentpakke og komplett ferdig bygget hovedfordeling.

Skapet leveres med sentrale mekaniske komponenter ferdig montert. Leveranseomfanget tilpasses prosjektet og kan blant annet omfatte:

• Ferdig montert skap og sokkel
• NZM2 hovedbryter montert i skapet
• DIN-skinner og montasjeskinner
• Kobberskinner og skinneholdere etter avtale
• Effektbrytere og øvrige hovedkomponenter
• Overspenningsvern
• Kabelklemmer og nødvendige tilpasninger
• PE-, N- og eventuelt PEN-skinner
• Mekanisk bearbeiding og tilpasning av skapet

Kunden utfører selv videre kobling, merking og ferdigstillelse etter behov.

Montert komponentpakke passer spesielt godt når det ikke er behov for:

• Ferdig koblede avganger
• Rekkeklemmer på alle kurser
• Komplett intern kabling
• Ferdig merking
• Full tavledokumentasjon
• En komplett testet og installasjonsklar tavle

Dette reduserer både kostnad og leveringstid, samtidig som mye av det mest tidkrevende mekaniske arbeidet allerede er utført.

For mange prosjekter gir montert komponentpakke den beste balansen mellom pris, plassutnyttelse og spart montasjetid.

Ferdig bygget hovedfordeling

Ferdig bygget hovedfordeling passer når kunden ønsker en komplett tavle som er klar for installasjon.

Løsningen kan leveres:

• Ferdig prosjektert
• Ferdig montert og koblet
• Med rekkeklemmer etter behov
• Med korrekt oppbygning av PE-, N- og eventuelt PEN-system
• Ferdig merket
• Kontrollert og testet
• Med nødvendig FDV-dokumentasjon
• Klargjort for måleranlegg og øvrig utrustning

Endelig pris fastsettes når hovedfordelingen er ferdig prosjektert med korrekt hovedbryter, avganger, kobling og dokumentasjon.

Tilpasset prosjektet ditt

Ingen hovedfordelinger er helt like. Derfor tilpasses løsningen etter anleggets faktiske behov.

Vi kan blant annet tilpasse:

• Hovedbryter
• Kabeltverrsnitt og tilførsel
• Antall og størrelse på avganger
• Effektbrytere og vern
• PEN-, PE- og N-system
• Måleranlegg
• Overspenningsvern
• Kobberskinner
• Klemmer og tilkoblinger
• Sokkel og dør
• Leveranseform
• Dokumentasjon og merking

Send gjerne enlinjeskjema, kursfortegnelse eller annet prosjektunderlag. Vi kan da vurdere om en 425 mm løsning gir tilstrekkelig plass, eller om en bredere hovedfordeling vil være mer hensiktsmessig.

Hovedbryter og tilførsel

Løsningen er basert på Eaton NZM2 og er beregnet for installasjoner opptil 250 A.

Valg av hovedbryter og tilkoblingsløsning må baseres på belastning, kabeltverrsnitt og øvrige tekniske krav.

Veiledende kabelkapasitet

NZMN1 kan normalt tilkobles kabler opptil 95 mm² aluminium eller kobber.

NZMN2 kan normalt tilkobles kabler opptil 240 mm² aluminium eller kobber.

NZM3 kan normalt tilkobles opptil 2 x 240 mm² aluminium eller kobber.

Ved større kabeltverrsnitt kan hovedfordelingen tilpasses med kabelklemmer eller ferdige lasker med overgang mellom aluminium og kobber, opptil 600 mm².

Nødvendige klemmer og avtalte tilpasninger inngår i den prosjekterte løsningen.

Klemmer og tilkoblinger

Hovedfordelingen kan leveres med gjennomprøvde komponenter fra anerkjente leverandører.

Avhengig av valgt leveranseform kan løsningen blant annet leveres med:

• Wago Push-In-klemmer på avganger opptil og med 16 mm² kobber
• Kabelklemmer for aluminium og kobber på effektbrytere
• Ouneva- eller Ensto-klemmer på øvrige forbindelser

Ved komponentpakke eller montert komponentpakke tilpasses omfanget av rekkeklemmer, tilkoblinger og intern kobling etter kundens behov.

Det er dermed ikke nødvendig å betale for rekkeklemmer, intern kabling og annet arbeid som ikke er nødvendig i prosjektet.

Overspenningsvern er inkludert

Alle hovedfordelinger fra Elskap AS leveres som standard med nødvendig overspenningsvern.

Løsningen inkluderer:

• Overspenningsvern type 2
• Meldekontakt
• Riktig tennspenning for TN 400 V-anlegget
• Nødvendig tilleggsutrustning

Overspenningsvernet er inkludert i løsningen og vises derfor ikke som et eget valg i produktvelgeren.

FDV og dokumentasjon

Dokumentasjon leveres i henhold til valgt leveranseform.

Komponentpakke leveres med tilgjengelig produktdokumentasjon via grossist.

Montert komponentpakke leveres med dokumentasjon for komponentene og arbeidet som inngår i leveransen.

Ferdig bygget hovedfordeling leveres med nødvendig FDV- og tavledokumentasjon i papirform. Elektronisk dokumentasjon kan også oversendes på e-post etter ønske.

Dokumentasjonen kan blant annet omfatte:

• Kursfortegnelse
• Komponentoversikt
• Datablader
• Samsvarsdokumentasjon
• Test- og kontrolldokumentasjon
• Tegninger og skjemaer

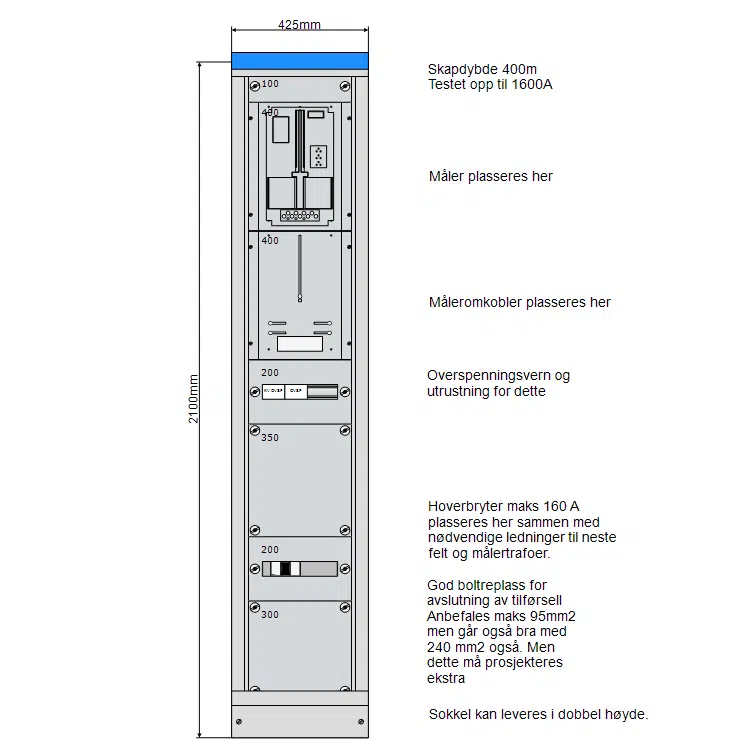

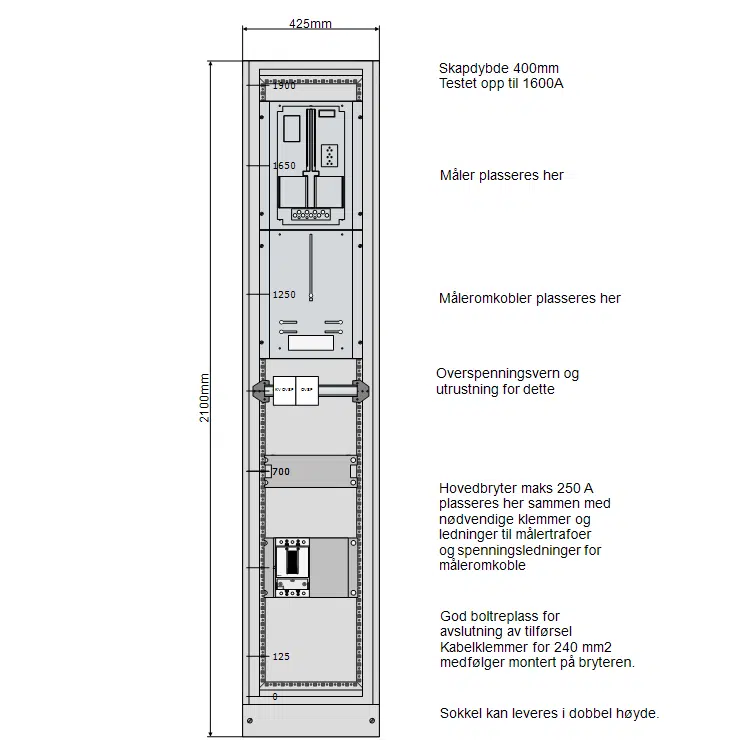

Tekniske data

Bredde: 425 mm

Dybde: Må kontrolleres mot valgt produktkategori

Høyde: 2100 mm inkludert sokkel

Nominell strøm: opptil 250 A

Spenningssystem: TN 400 V

Hovedbryter: Eaton NZM2

Hovedfordelingen kan leveres med eller uten sokkel.

Kombiner med underfordelinger

Hovedfordelingen kan kombineres med underfordelinger og øvrige tavlefelt i matchende dybde.

Dette gir:

• En helhetlig og ryddig installasjon
• Lik dybde på tavlefeltene
• Bedre plassutnyttelse
• Et ensartet og profesjonelt uttrykk
• Fleksibel systemoppbygning
• Gode muligheter for senere utvidelser

Hovedfordeling og underfordelinger kan leveres samlet som komponentpakker, monterte komponentpakker eller ferdig bygde tavler.

Leveringstid

Komponentpakke kan normalt leveres over natten, avhengig av lagerstatus og valgt utrustning.

Montert komponentpakke kan normalt leveres raskere enn en komplett ferdig bygget hovedfordeling. Leveringstiden avhenger av omfanget av mekanisk montasje og valgt utrustning.

Ferdig bygget hovedfordeling har normalt en leveringstid på én til to uker etter at alle tekniske avklaringer og nødvendig underlag er mottatt.

Leveringstiden kan variere ved spesialtilpasninger eller komponenter med lengre leveringstid.

Pris og dør

Oppgitt grunnpris gjelder komponentpakke uten dør.

Montert komponentpakke gir en rimeligere løsning enn en komplett ferdig bygget hovedfordeling, samtidig som store deler av den mekaniske montasjen allerede er utført.

Pris for montert komponentpakke eller ferdig bygget hovedfordeling beregnes ut fra valgt utrustning og leveranseomfang.

Dør, sokkel, intern kobling, rekkeklemmer, merking og dokumentasjon kan velges etter behov.

Finn riktig løsning

Velg mellom komponentpakke, montert komponentpakke og ferdig bygget hovedfordeling i produktvelgeren.

Send oss gjerne enlinjeskjema, kursfortegnelse eller annet prosjektunderlag. Vi hjelper deg med å finne en kompakt og kostnadseffektiv løsning med riktig kapasitet, uten at du betaler for mer montasje og utrustning enn prosjektet trenger.
