Hovedfordeling 600 mm NZM2 IT 230V 250A

En kompakt, romslig og driftssikker hovedfordeling for næringsbygg, industri og andre profesjonelle installasjoner med IT 230 V.

Hovedfordeling 600 mm – NZM2 IT 230 V 250 A er utviklet for prosjekter der det er behov for en plassbesparende bredde, samtidig som god skapdybde gir ekstra plass til tilførsel, avganger, kabelføring og fremtidige tilpasninger.

Med en bredde på kun 600 mm utnyttes gulvplassen effektivt. Skapdybden på 600 mm gir samtidig bedre arbeidsplass og større fleksibilitet enn grunnere løsninger. Dette gjør hovedfordelingen godt egnet for installasjoner med større kabeltverrsnitt, flere avganger eller behov for god tilgjengelighet ved montasje og service.

Løsningen kan leveres som komponentpakke, montert komponentpakke eller komplett ferdig bygget hovedfordeling.

For mange prosjekter vil montert komponentpakke være det mest kostnadseffektive alternativet. Da leveres skapet med sentrale mekaniske komponenter ferdig montert, mens kunden selv utfører videre kobling, merking og ferdigstillelse etter behov.

Derfor velger kundene denne løsningen

• Tilpasset installasjoner opptil 250 A
• Kompakt bredde på kun 600 mm
• Romslig skapdybde på 600 mm
• Tilpasset IT 230 V-anlegg
• Basert på Eaton NZM2 hovedbryter
• God plass til kabelføring og større kabeltverrsnitt
• Tre leveranseformer tilpasset behov og budsjett
• Montert komponentpakke gir lavere pris og mindre montasjearbeid
• Fleksibel tilpasning av tilførsel og avganger
• Oversiktlig og servicevennlig oppbygning
• Overspenningsvern og nødvendige hovedkomponenter er inkludert
• Kan kombineres med underfordelinger og øvrige tavlefelt
• Kort leveringstid

Hovedfordelingen prosjekteres ut fra anleggets belastning, kabeltverrsnitt, tilkoblingsmåte, avganger og ønsket leveranseomfang.

God skapdybde gir større fleksibilitet

Skapdybden på 600 mm gir bedre plass til komponenter, kabler og tilkoblinger enn en grunnere hovedfordeling.

Løsningen er spesielt godt egnet når prosjektet krever:

• Større kabeltverrsnitt
• God plass til kabelbøyer og kabelinnføring
• Flere eller større avganger
• Målerutstyr eller ekstra komponenter
• Bedre arbeidsplass ved montasje og kobling
• God tilgjengelighet for kontroll og service
• Mulighet for senere utvidelser

Kombinasjonen av 600 mm bredde og 600 mm dybde gir effektiv utnyttelse av gulvplassen, samtidig som skapet har god innvendig kapasitet.

Velg riktig leveranseform

Hovedfordeling 600 mm NZM2 IT 230V 250A kan leveres som komponentpakke, montert komponentpakke eller Premium ferdig bygget løsning.

Komponentpakke

Komponentpakken passer for installatører og tavlebyggere som ønsker å utføre hele montasjen selv.

Leveransen består av avtalte skapdeler, hovedkomponenter og nødvendig utrustning samlet i én pakke.

Dette gir:

• Lavest mulig innkjøpspris
• Kort leveringstid
• Full fleksibilitet i egen produksjon
• Mulighet for egne montasje- og koblingsløsninger
• Effektiv bestilling av en samlet materialpakke

Oppgitt grunnpris gjelder komponentpakke.

Montert komponentpakke

Montert komponentpakke er et prisgunstig alternativ mellom løs komponentpakke og komplett ferdig bygget hovedfordeling.

Skapet leveres med sentrale mekaniske komponenter ferdig montert. Leveranseomfanget tilpasses prosjektet og kan blant annet omfatte:

• Ferdig montert skap og sokkel
• NZM2 hovedbryter montert i skapet
• DIN-skinner og montasjeskinner
• Kobberskinner og skinneholdere etter avtale
• Effektbrytere og øvrige hovedkomponenter
• Overspenningsvern
• Kabelklemmer og nødvendige tilpasninger
• PE-skinner og jordingsforbindelser
• Mekanisk bearbeiding og tilpasning av skapet

Kunden utfører selv videre kobling, merking og ferdigstillelse etter behov.

Montert komponentpakke passer spesielt godt når det ikke er behov for:

• Ferdig koblede avganger
• Rekkeklemmer på alle kurser
• Komplett intern kabling
• Ferdig merking
• Full tavledokumentasjon
• En komplett testet og installasjonsklar tavle

Dette reduserer både kostnad og leveringstid, samtidig som mye av det mest tidkrevende mekaniske arbeidet allerede er utført.

For mange prosjekter gir montert komponentpakke den beste balansen mellom pris, fleksibilitet og spart montasjetid.

Ferdig bygget hovedfordeling

Ferdig bygget hovedfordeling passer når kunden ønsker en komplett tavle som er klar for installasjon.

Løsningen kan leveres:

• Ferdig prosjektert
• Ferdig montert og koblet
• Med rekkeklemmer etter behov
• Ferdig merket
• Kontrollert og testet
• Med nødvendig FDV-dokumentasjon
• Klargjort for måleranlegg og øvrig utrustning

Endelig pris fastsettes når hovedfordelingen er ferdig prosjektert med korrekt hovedbryter, avganger, kobling og dokumentasjon.

IT-system og oppbygning

I et IT-anlegg er korrekt oppbygning, jordingssystem og oversiktlig fordeling avgjørende for driftssikkerhet og effektiv feilhåndtering.

Hovedfordelingen tilpasses det aktuelle anleggets oppbygning, belastning og tilkoblingsbehov. Dette kan blant annet omfatte:

• Riktig dimensjonering av hovedstrømsforbindelser
• Tilpasset PE-system og jordingsforbindelser
• Oversiktlig plassering av hovedbryter og avganger
• Korrekte tilkoblingspunkter for tilførsel
• Tilpasning for måleranlegg og overvåking
• Nødvendig plass for kontroll, service og vedlikehold

Endelig oppbygning fastsettes ved prosjektering.

Tilpasset prosjektet ditt

Ingen hovedfordelinger er helt like. Derfor tilpasses løsningen etter anleggets faktiske behov.

Vi kan blant annet tilpasse:

• Hovedbryter
• Kabeltverrsnitt og tilførsel
• Antall og størrelse på avganger
• Effektbrytere og vern
• Jordingssystem
• Måleranlegg
• Overspenningsvern
• Kobberskinner
• Klemmer og tilkoblinger
• Sokkel og dør
• Leveranseform
• Dokumentasjon og merking

Send gjerne enlinjeskjema, kursfortegnelse eller annet prosjektunderlag. Vi kan da hjelpe med å finne løsningen som gir riktig kapasitet og funksjon uten at du betaler for mer montasje og utrustning enn prosjektet trenger.

Hovedbryter og tilførsel

Løsningen er basert på Eaton NZM2 og er beregnet for installasjoner opptil 250 A.

Valg av hovedbryter og tilkoblingsløsning må baseres på belastning, kabeltverrsnitt og øvrige tekniske krav.

Veiledende kabelkapasitet

NZMN1 kan normalt tilkobles kabler opptil 95 mm² aluminium eller kobber.

NZMN2 kan normalt tilkobles kabler opptil 240 mm² aluminium eller kobber.

NZM3 kan normalt tilkobles opptil 2 x 240 mm² aluminium eller kobber.

Ved større kabeltverrsnitt kan hovedfordelingen tilpasses med kabelklemmer eller ferdige lasker med overgang mellom aluminium og kobber, opptil 600 mm².

Nødvendige klemmer og avtalte tilpasninger inngår i den prosjekterte løsningen.

Klemmer og tilkoblinger

Hovedfordelingen kan leveres med gjennomprøvde komponenter fra anerkjente leverandører.

Avhengig av valgt leveranseform kan løsningen blant annet leveres med:

• Wago Push-In-klemmer på avganger opptil og med 16 mm² kobber
• Kabelklemmer for aluminium og kobber på effektbrytere
• Ouneva- eller Ensto-klemmer på øvrige forbindelser

Ved komponentpakke eller montert komponentpakke tilpasses omfanget av rekkeklemmer, tilkoblinger og intern kobling etter kundens behov.

Det er dermed ikke nødvendig å betale for rekkeklemmer, intern kabling og annet arbeid som ikke er nødvendig i prosjektet.

Overspenningsvern er inkludert

Alle hovedfordelinger fra Elskap AS leveres som standard med nødvendig overspenningsvern.

Løsningen inkluderer:

• Overspenningsvern type 2
• Meldekontakt
• Riktig tennspenning for IT 230 V-anlegget
• Nødvendig tilleggsutrustning

Overspenningsvernet er inkludert i løsningen og vises derfor ikke som et eget valg i produktvelgeren.

FDV og dokumentasjon

Dokumentasjon leveres i henhold til valgt leveranseform.

Komponentpakke leveres med tilgjengelig produktdokumentasjon via grossist.

Montert komponentpakke leveres med dokumentasjon for komponentene og arbeidet som inngår i leveransen.

Ferdig bygget hovedfordeling leveres med nødvendig FDV- og tavledokumentasjon i papirform. Elektronisk dokumentasjon kan også oversendes på e-post etter ønske.

Dokumentasjonen kan blant annet omfatte:

• Kursfortegnelse
• Komponentoversikt
• Datablader
• Samsvarsdokumentasjon
• Test- og kontrolldokumentasjon
• Tegninger og skjemaer

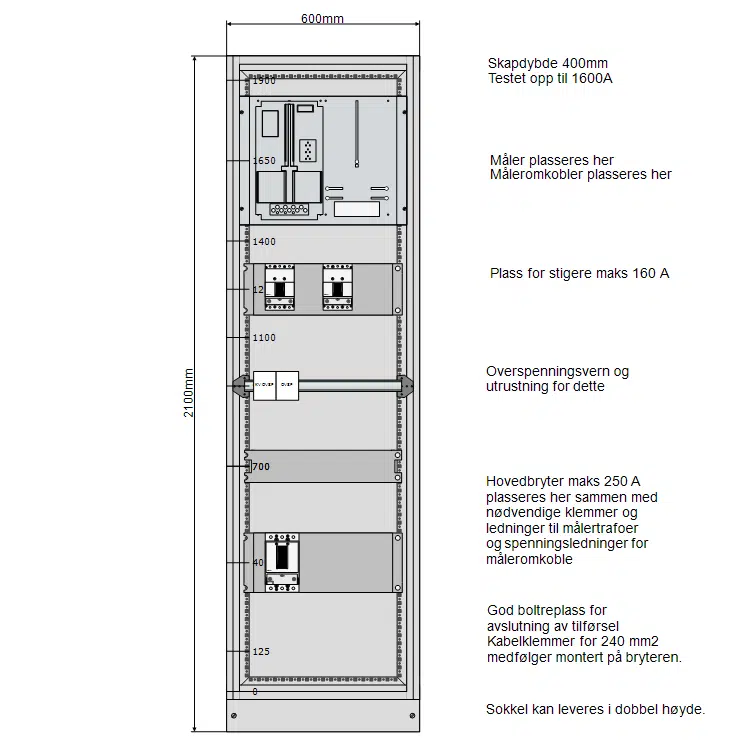

Tekniske data

Bredde: 600 mm

Dybde: 600 mm

Høyde: 2100 mm inkludert sokkel

Nominell strøm: opptil 250 A

Spenningssystem: IT 230 V

Hovedbryter: Eaton NZM2

Hovedfordelingen kan leveres med eller uten sokkel.

Kombiner med underfordelinger

Hovedfordelingen kan kombineres med underfordelinger og øvrige tavlefelt i matchende dybde.

Dette gir:

• En helhetlig og ryddig installasjon
• Lik dybde på tavlefeltene
• Bedre plassutnyttelse
• Et ensartet og profesjonelt uttrykk
• Fleksibel systemoppbygning
• Gode muligheter for senere utvidelser

Hovedfordeling og underfordelinger kan leveres samlet som komponentpakker, monterte komponentpakker eller ferdig bygde tavler.

Leveringstid

Komponentpakke kan normalt leveres over natten, avhengig av lagerstatus og valgt utrustning.

Montert komponentpakke kan normalt leveres raskere enn en komplett ferdig bygget hovedfordeling. Leveringstiden avhenger av omfanget av mekanisk montasje og valgt utrustning.

Ferdig bygget hovedfordeling har normalt en leveringstid på én til to uker etter at alle tekniske avklaringer og nødvendig underlag er mottatt.

Leveringstiden kan variere ved spesialtilpasninger eller komponenter med lengre leveringstid.

Pris og dør

Oppgitt grunnpris gjelder komponentpakke uten dør.

Montert komponentpakke gir en rimeligere løsning enn en komplett ferdig bygget hovedfordeling, samtidig som store deler av den mekaniske montasjen allerede er utført.

Pris for montert komponentpakke eller ferdig bygget hovedfordeling beregnes ut fra valgt utrustning og leveranseomfang.

Dør, sokkel, intern kobling, rekkeklemmer, merking og dokumentasjon kan velges etter behov.

Finn riktig løsning

Velg mellom komponentpakke, montert komponentpakke og ferdig bygget hovedfordeling i produktvelgeren.

Send oss gjerne enlinjeskjema, kursfortegnelse eller annet prosjektunderlag. Vi hjelper deg med å finne en romslig og kostnadseffektiv løsning med riktig kapasitet, uten at du betaler for mer montasje og utrustning enn prosjektet trenger.
