Hovedfordeling 600 mm 250A TN 400V

Hovedfordeling 600 mm 250A TN 400V er en robust og fleksibel hovedfordeling for næringsbygg, industri og tekniske installasjoner.

Fordelingen bygges i Eaton X-Energy-systemet og tilpasses belastning, tilførsel, måleranlegg, antall avganger og øvrige prosjektkrav. Med 600 mm skapbredde får du en god kombinasjon av kapasitet, tilgjengelighet og effektiv plassutnyttelse.

Løsningen kan leveres som en frittstående hovedfordeling eller kombineres med underfordelinger i matchende høyde og dybde. Dette gir en helhetlig tavleløsning med ensartet utførelse og gode muligheter for senere utvidelser.

Hovedfordeling 600 mm 250A TN 400V kan leveres som komponentpakke, montert komponentpakke eller Premium ferdig bygget løsning.

Anbefalt leveranse: Montert komponentpakke

For de fleste prosjekter anbefaler vi Montert komponentpakke.

Da leveres skap, montasjesystem og valgte komponenter ferdig montert og klargjort for intern kobling. Kunden utfører selv den elektriske ferdigstillelsen, men slipper mye av arbeidet med oppmerking, boring, tilpasning og mekanisk montasje.

Med Montert komponentpakke får du:

• skap og komponenter ferdig montert
• gjennomtenkt og oversiktlig plassering av utstyret
• betydelig kortere montasjetid
• mindre mekanisk arbeid på verksted eller byggeplass
• enklere intern kabling og ferdigstillelse
• redusert risiko for feilbestillinger og manglende deler
• bedre kontroll på fremdrift og prosjektkostnader
• en løsning tilpasset det aktuelle prosjektet

Dette er et godt valg for registrerte elektrovirksomheter som ønsker å utføre intern kobling, sluttkontroll og dokumentasjon selv, men vil spare tid på oppbygningen av tavlen.

Velg leveranseform

Hovedfordelingen kan leveres i tre leveranseformer:

Montert komponentpakke – anbefalt

Skap, montasjesystem og valgte komponenter leveres ferdig montert og klargjort for intern kobling.

Kunden utfører selv intern kabling, merking, sluttkontroll, dokumentasjon og ferdigstillelse.

Komponentpakke

Skap, montasjemateriell og komponenter leveres samlet for komplett egen montasje.

Dette alternativet passer for kunder som ønsker å utføre både mekanisk oppbygning og elektrisk ferdigstillelse selv.

Premium – ferdig bygget hovedfordeling

Fordelingen prosjekteres, bygges, kobles, merkes, testes og dokumenteres av Elskap AS.

Løsningen leveres klar for installasjon og tilkobling på byggeplass.

Endelig pris fastsettes etter valgt hovedbryter, antall avganger, måleranlegg, nødvendig utrustning og øvrige prosjektkrav.

God kapasitet på begrenset plass

Med en bredde på 600 mm gir denne modellen en god kombinasjon av kapasitet og plassutnyttelse.

Løsningen egner seg godt når det er behov for:

• hovedbryter opptil 250A
• et moderat antall avganger
• måleranlegg med strømtransformatorer
• energimåling eller nettanalysator
• kommunikasjon og signalkontakter
• ryddig og tilgjengelig kabelføring
• reserveplass for senere tilpasninger

Ved behov for mange eller store avganger, omfattende målerutrustning eller større reserveplass bør en løsning med 800 mm bredde vurderes.

Hovedbryter og tilførsel

Denne løsningen er tilpasset installasjoner opptil 250A og baseres normalt på Eaton NZM2.

Valg av hovedbryter og tilkoblingsløsning avhenger blant annet av belastning, kabeltype, antall kabler og ledertverrsnitt.

Veiledende tilkoblingskapasitet:

• NZM1: normalt opptil 95 mm² Al/Cu
• NZM2: normalt opptil 240 mm² Al/Cu
• NZM3: normalt opptil 2 × 240 mm² Al/Cu

Ved større kabeltverrsnitt eller spesielle tilkoblingsbehov kan løsningen tilpasses med:

• Al/Cu-kabelklemmer
• tilkoblingsplater
• ferdige lasker
• overgangsløsninger
• tilkoblinger opptil 600 mm², avhengig av valgt oppbygning

Nødvendige klemmer og mekaniske tilpasninger beregnes inn i den konfigurerte løsningen.

Kvalitetskomponenter og effektive tilkoblinger

Fordelingen bygges med gjennomprøvde komponenter fra anerkjente leverandører.

Aktuelle tilkoblingsløsninger kan blant annet være:

• Wago Push-In-klemmer på avganger opptil og med 16 mm² Cu
• Al/Cu-kabelklemmer på effektbrytere
• Ouneva- eller Ensto-klemmer på øvrige forbindelser

Dette gir en ryddig oppbygning, effektiv kobling og gode forutsetninger for kontroll, vedlikehold og sikker drift.

Overspenningsvern som standard

Alle hovedfordelinger fra Elskap AS leveres som standard med overspenningsvern type 2.

Løsningen inkluderer:

• overspenningsvern type 2
• meldekontakt
• nødvendig sikring og tilleggsutrustning
• vern tilpasset TN 400V-anlegg

Overspenningsvernet er inkludert i løsningen og vises derfor ikke nødvendigvis som et eget valg i produktvelgeren.

Måleranlegg

Hovedfordelingen kan tilpasses for måleranlegg med blant annet:

• strømtransformatorer
• måleromkobler
• målerplass
• sikring og nødvendige tilkoblinger
• energimåler eller nettanalysator

Når målerutstyr skal monteres av Elskap AS, må strømtransformatorer og måleromkobler sendes til:

Elskap AS
Sentrumsgata 12
2840 Reinsvoll

Forsendelsen må sendes som bedriftspakke med levering dør til dør og merkes med ordrenummer eller prosjektnavn.

Kombiner med matchende underfordeling

Hovedfordelingen kan kombineres med én eller flere underfordelinger i Eaton X-Energy-systemet.

Dette gir:

• ensartet skaputførelse
• lik høyde og dybde
• ryddig sammenbygging
• bedre utnyttelse av tavlerommet
• enklere prosjektering og bestilling
• gode muligheter for senere utvidelser

Underfordelingene kan tilpasses ønsket antall avganger, vern, måling og leveranseform.

Dokumentasjon

Dokumentasjonen tilpasses valgt leveranseform.

Montert komponentpakke og komponentpakke:

• relevant produkt- og komponentdokumentasjon
• dokumentasjon oversendes elektronisk
• sluttkontroll og dokumentasjon av ferdig tavle utføres av virksomheten som kobler og ferdigstiller løsningen

Premium ferdig bygget hovedfordeling:

• komplett FDV-dokumentasjon
• kursfortegnelse og merking
• samsvarsdokumentasjon
• test- og kontrolldokumentasjon
• elektronisk dokumentasjon
• papirkopi kan følge leveransen ved behov

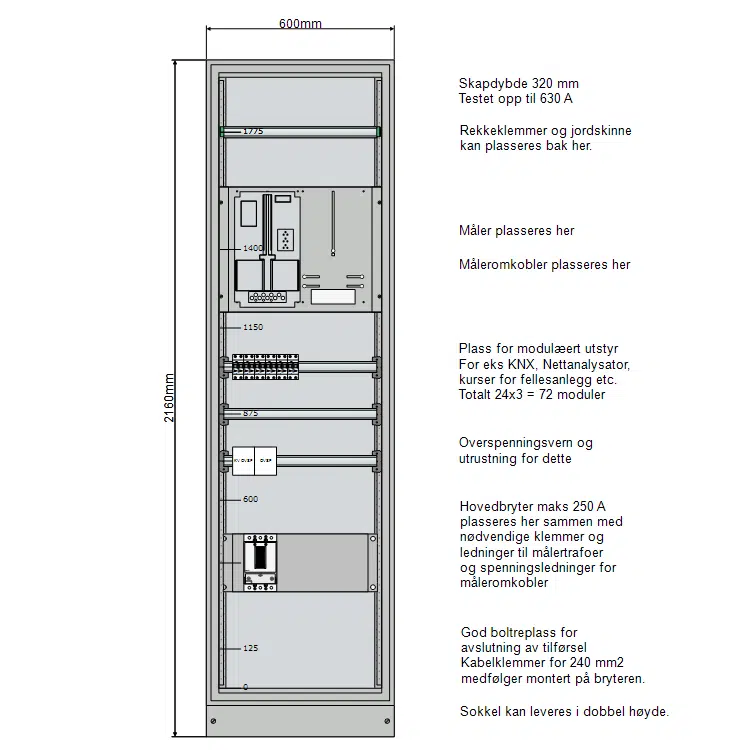

Tekniske data

• Nettsystem: TN 400V
• Nominell strøm: opptil 250A
• Hovedbryter: normalt Eaton NZM2
• System: Eaton X-Energy
• Bredde: 600 mm
• Dybde: 320 mm
• Høyde: 2160 mm inkludert sokkel
• Kan leveres med eller uten sokkel
• Kan leveres med eller uten dør

Leveringstid

Veiledende leveringstid:

• Komponentpakke: normalt svært kort leveringstid
• Montert komponentpakke: avhenger av valgt utrustning og kapasitet
• Premium ferdig bygget løsning: normalt 1–2 uker etter avklart og godkjent underlag

Endelig leveringstid bekreftes ved bestilling.

Pris og konfigurering

Viste priser avhenger av valgt leveranseform og utrustning.

Endelig pris påvirkes blant annet av:

• valgt hovedbryter
• antall og størrelse på avganger
• kabeltype og tverrsnitt
• måleranlegg
• energimåling eller nettanalysator
• kommunikasjon og signalkontakter
• sokkel og dør
• sammenbygging med underfordelinger
• øvrige prosjektspesifikke krav

Konfigurer hovedfordelingen etter prosjektets behov gjerne isammen med en passende underfordeling, eller kontakt Elskap AS for hjelp med dimensjonering, oppbygning og valg av leveranseform.
