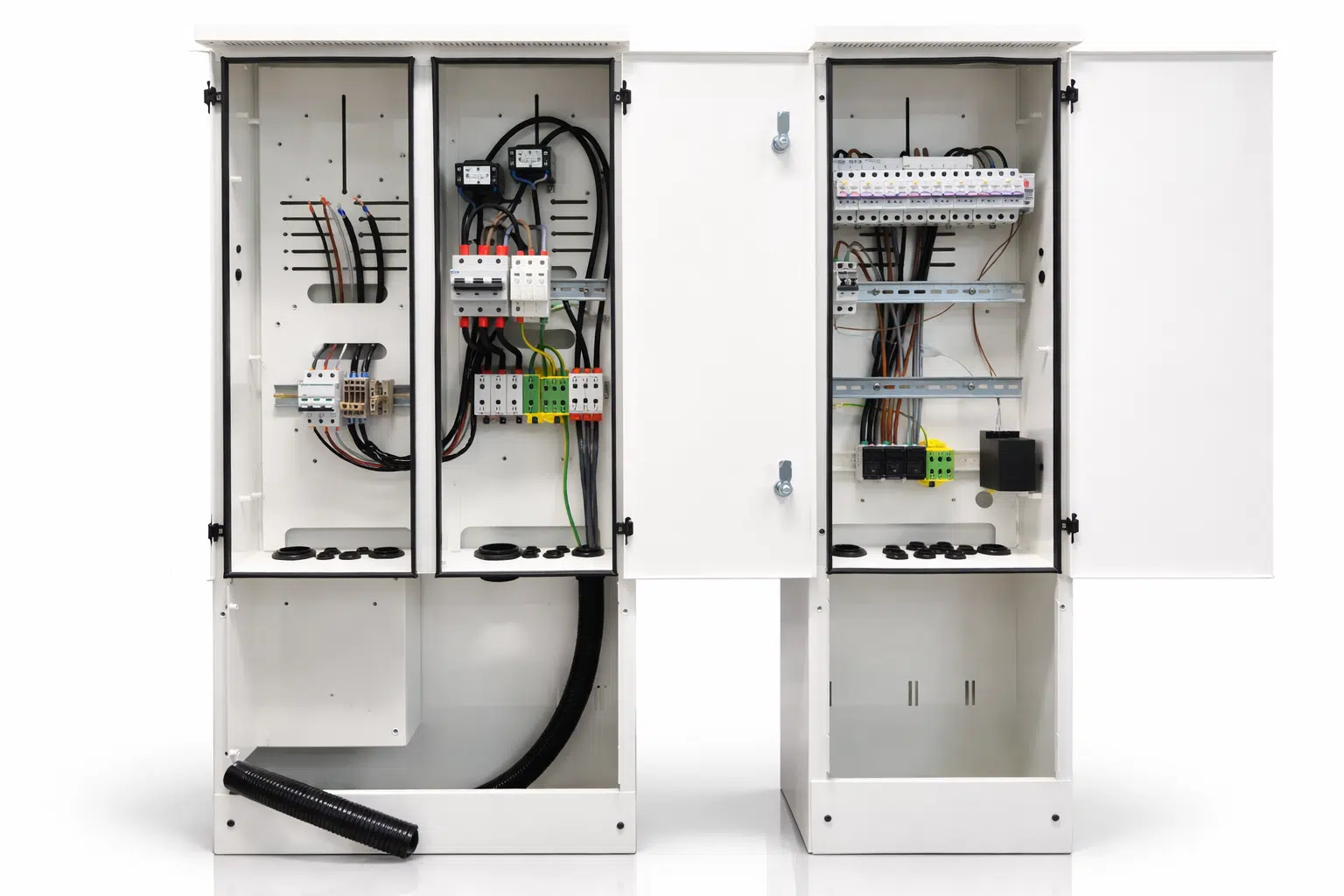

Tilknytningsskap med måleromkobler 100–160A metode B (NEK 399 / REN4002)
27. mars 2023
Eaton FAZ 16A 3P/C
12. april 2023

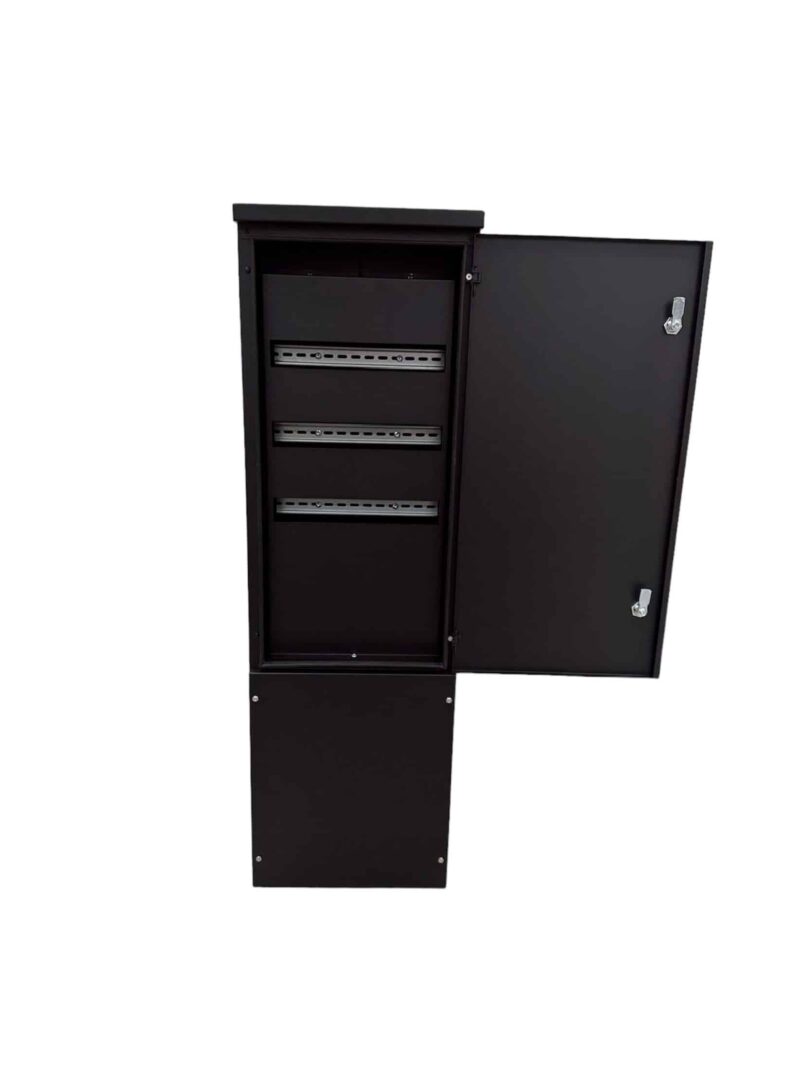

Modulært tilknytningsskap / fordelingsskap opptil 51 moduler (NEK 399)
Logg inn for å se priser
Modulært tilknytningsskap / fordelingsskap (3 x 17 moduler) for utendørs montering iht. NEK 399.
Skapet leveres skreddersydd og ferdig montert etter prosjektets behov, med valg av hovedsikring, avgangssikringer og varmeelement.
Løsningen egner seg for IT-, TT- og TN-systemer, og gir god plass til både dagens krav og fremtidige utvidelser.
🔧 Beskrivelse:
Modulært skap opptil 51 moduler for bruk som tilknytningsskap eller fordelingsskap i henhold til NEK 399.
For å tilfredsstille kravene i NEK 399 og REN er det avgjørende med tilstrekkelig plass til nødvendig utstyr. Dette inkluderer blant annet:
- varmeelement med kurs
- overspenningsvern
- stigeledninger og sikringer
- fremtidige utvidelser
Skapet egner seg godt i kombinerte løsninger og kan benyttes i installasjoner med:
- opptil 160 A forankoblet sikring
- maks 95 mm² kabel både oppstrøms og nedstrøms
Ved større kabeldimensjoner anbefales det at overganger bygges ferdig på verksted med klemmer eller tilpassede forbindelser (f.eks. med skjøtehylser), for enklere og sikrere installasjon ute på anlegget.
For å sikre driftssikkerhet anbefales:
- varmeelement
- elektronisk termostat
- hygrostat
Dette bidrar til å redusere kondens og sikre stabile driftsforhold.
📐 Prosjektering og bestilling
Ved bestilling anbefales det å laste opp enlinjeskjema med angivelse av kabeltverrsnitt.
Dette sikrer korrekt tilpasning av kabelinnføringer og gir en mer effektiv installasjon ute på anlegget.
| Vekt | 26 kg |
|---|---|
| Dimensjoner | 25 × 40 × 140 cm |
| Farge | Hvit, Svart |
Relaterte produkter
-
Tilknytningsskap 400V TN sort – NEK 399 | Elskap
Logg inn for å se priserFerdig koblet tilknytningsskap (TKS) 400V TN i sort utførelse for utendørs installasjon. Leveres komplett med vern, ferdig merkede målersløyfer og alle interne koblinger. Robust og fremtidsrettet løsning tilpasset NEK 399.
-
VEILYSSKAP-ELSKAP «DOBBELTVEGGET»
Logg inn for å se priserElskap AS leverer skreddersydde løsninger for det profesjonelle El-markedet i Norge. OVERSPENNINGVERN I HENHOLD TIL NEK-400 MED MELDEKEONTAKT MEDFØLGER I ALLE LØSNINGER FRA ELSKAP AS.
Som innlogget bruker kan du her prosjektere og prise utvidede løsninger for veillysskap opptil 80A for direktekoblet Everksmåler og maks 95 mm2 tilførsel.. Ved større løsninger opptil 160 A og trafokoblet måler prosjekterer man enkelt dette med produktet trafokoblet måler og velger komponenter der som hører til. Opptil 48 modulers plass for sikringsutstyr eller 72 moduler med kontaktorer og annet modulært materiell. Hvis det er for lite med 72 moduler, bygger vi bare videre med flere skap ved siden av hverandre og vi leverer løsningen komplett ferdig med alle sammekoblinger i Past-slange (Nåtidens panserslange) ferdig tilpasset for innkobling på anvist sted.
Elskap AS leverer løsningene komplett med allt som trengs utenom stikkledning og avgangskabler. Alle føringer med tilpassede ledere imellom skapene er innkludert. Her velger du utstyr i kronolisk rekkefølge fra stikkledning og til avgangskabler. Varmeelement og termostat er deafault i løsningen. Alle priser er da å forstå eks mva, men ferdig montert i løsningen og du mottar ett produkt slik du har prosjektert det selv.
Vi prefererer Eaton sine effektbrytere her da disse passer best i løsningene.NB! Vi bygger tll stadighet ut denne nettbutikken.. Dersom du trenger 100 mA utløsestrøm på Eaton sine jordfeilautomater, leverer vi det også. men foreløpig må vi ta det manuelt.
Utvendig målerskap NEK 399 IT/TT/TN for montering på vegg, ned til bakkeplan. Braketter som ekstrautstyr dersom skapet skal benyttes til byggestrøm eller om det skal festes på betongfundament i tillegg.
Elskap AS leverer disse løsningene i Plug and play utførelse med alle nippler og kabelinnføringer montert. Det er viktig at Du tegner ett enlinjeskjema og laster opp dette med bestillingen.
-

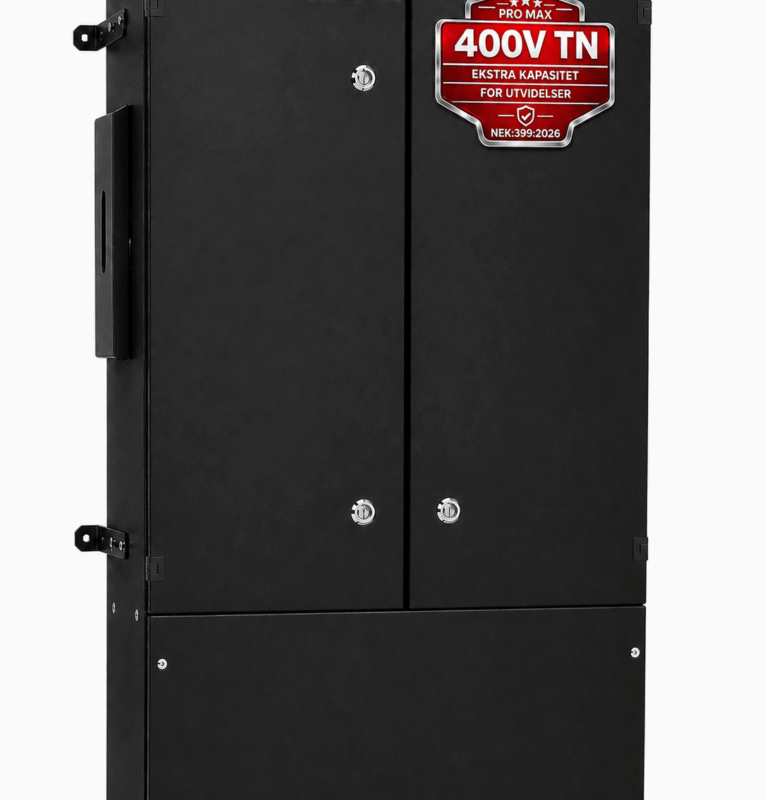

Tilknytningsskap PRO MAX 400V TN – Patentert | NEK 399 | Elskap
