Tilknytningsskap 400V TN hvit – NEK 399 | Elskap
Logg inn for å se priser

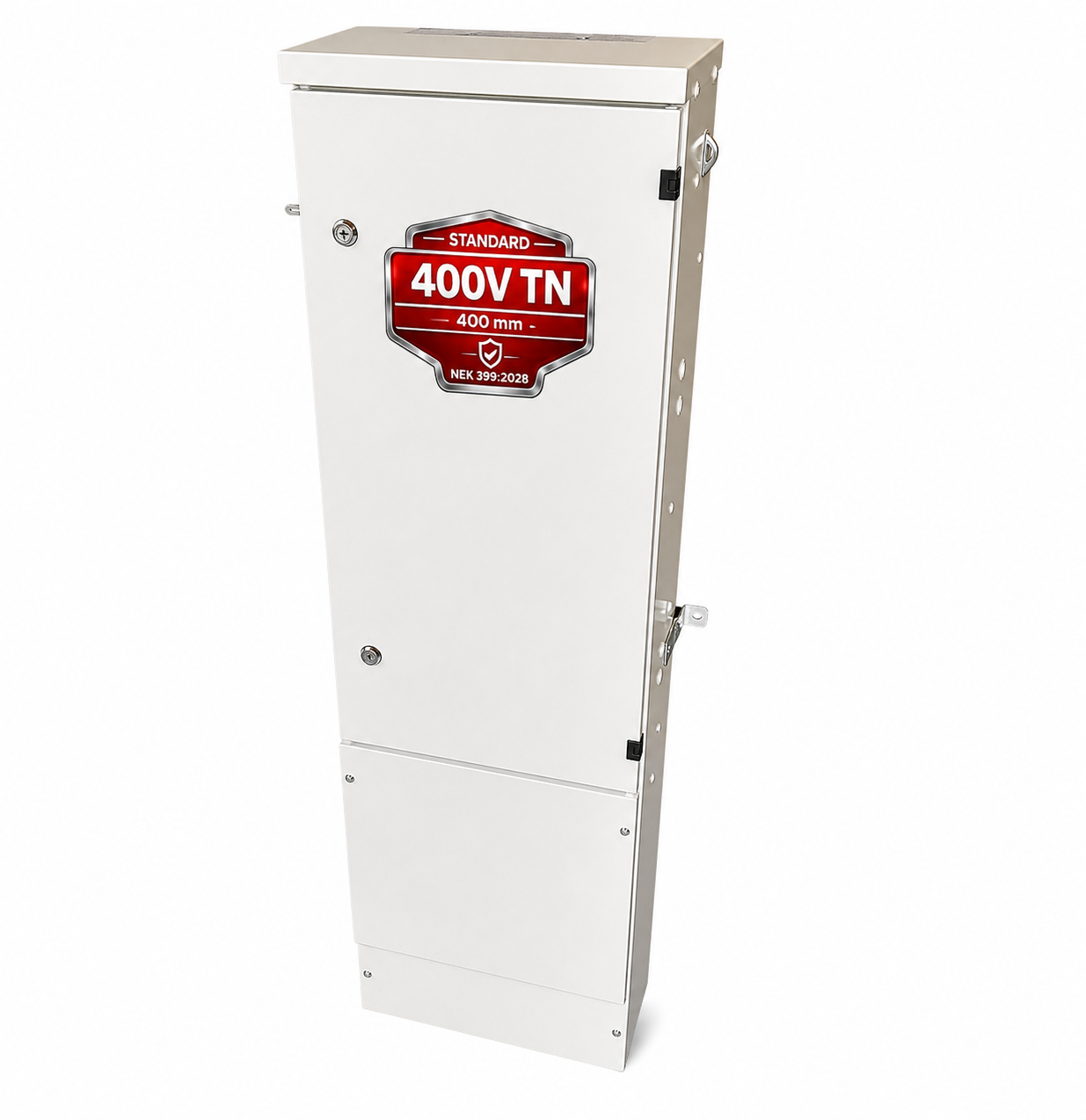

Ferdig koblet tilknytningsskap (TKS) 400V TN i hvit utførelse for utendørs installasjon. Leveres komplett med vern, ferdig merkede målersløyfer og alle interne koblinger. Robust og fremtidsrettet løsning tilpasset NEK 399.
Tilknytningsskap 400V TN (400 mm) – ferdig koblet fra produsent
Dette tilknytningsskapet fra Elskap er utviklet for TN 400V-anlegg i henhold til NEK 399, og leveres ferdig koblet og klart for installasjon.
Du kjøper ikke et tomt skap – du får en komplett løsning levert fra produsent.
Se også våre øvrige løsninger innen
Tilknytningsskap:
NEK 399 skap:
Ferdig levert – spar tid ute på anlegg
Skapet leveres komplett og ferdig koblet.
Standard leveranse inkluderer:
- Neozed sikringslastskillebryter 63 A (med sikringer)
- Overspenningsvern type 2 (3-polet, med meldekontakt)
- AL/CU-klemmer opptil 50 mm²
- Ferdig internkabling (RQ90)
- Ferdig merkede målersløyfer
- PEN-splitt i jordingsklemme
Du slipper intern kobling, merking og montering.
Resultatet er raskere installasjon og færre feil.
Derfor velger elektrikere Elskap
- Ferdig koblet løsning sparer tid
- Ryddig oppbygging gjør installasjonen enklere
- Lav vekt (16 kg)
- Korrosjonsklasse C5 tåler norske forhold
- Reell tetthet opp mot IP-X6
- Klargjort for NEK 399 og kommende krav
Dette er laget for faktisk bruk – ikke minimumsløsninger.
Kapsling utviklet for norske forhold
- Sjøvannsbestandig aluminium
- Korrosjonsklasse C5 (NS-EN 12944)
- Testet hos Applica (Høvik)
- Testet IP-X4 – reell ytelse minst IP-X5 / nær IP-X6
- Ventilert konstruksjon
- Mulighet for IP68-luftenipler
- Monteringsplate for antenne
Mål og utførelse
- Bredde: 400 mm
- Høyde: 1400 mm
- Dybde: 210 mm
- Vekt: 16 kg
For veggmontasje ned mot bakken
Vendbar dør
Mulighet for ekstra DIN-skinne
Elektriske spesifikasjoner
- Neozed lastskillebryter 63 A
- Overspenningsvern type 2
- AL/CU-klemmer opptil 50 mm²
- PEN-splitt i jordingsklemme
- Ferdig internkabling
Dette gir en komplett løsning for TN-anlegg.
Klargjort for utvidelser
Skapet er utviklet med tanke på fremtidige behov.
Typiske utvidelser:
- Elbillader
- Solcelleanlegg
- Varmepumpe
- Garasje eller anneks
Les mer om dimensjonering her:
Leveres komplett med
- Skap i aluminium (C5)
- Lastskillebryter med sikringer
- Overspenningsvern
- Klemmer og internkabling
- Ferdig merkede målersløyfer
- Nipler og festemateriell
Bruksområde
- Enebolig
- Tomannsbolig
- Garasje eller anneks
- Mindre næringsbygg
- Oppgradering av TN-anlegg
Bygget for fremtiden
Skapet er utviklet med fokus på kapasitet, fleksibilitet og kommende krav i NEK 399.
Du slipper å bygge om når behovet øker.
Bestilling og forespørsel
Vi leverer kun til registrerte el-virksomheter.
Opprett konto eller ta kontakt for tilgang og priser:
| Vekt | 16 kg |
|---|---|
| Dimensjoner | 25 × 40 × 140 cm |
| Hvordan ønsker du skapet levert? | Ferdig bygd løsning med rekkeklemmer, Komponentpakke |
