Underfordeling 1000mm, 4 rader 250A TN-S

Underfordeling 1000mm, 4 rader 250A TN-S – fleksibel og fremtidsrettet løsning for profesjonelle elanlegg

Underfordeling X-Energy er et robust og fleksibelt fordelingsskap som kan benyttes både som enkeltstående løsning eller kobles i kombinasjon med flere skap, avhengig av effektbehov og anleggets oppbygning. Løsningen egner seg spesielt godt for næring, industri og større tekniske installasjoner.

Oppgitt pris gjelder komponentpakke. Endelig pris for ferdig bygget løsning fastsettes etter fullført prosjektering med korrekt hovedbryter, nødvendig tilleggsutstyr og eventuelle nedstrøms gruppebrytere eller avganger.

---

Valg av leveranse

Du velger selv leveranseform:

• Komponentpakke – rask levering

• Ferdig bygget skap med rekkeklemmer, klart for montasje

---

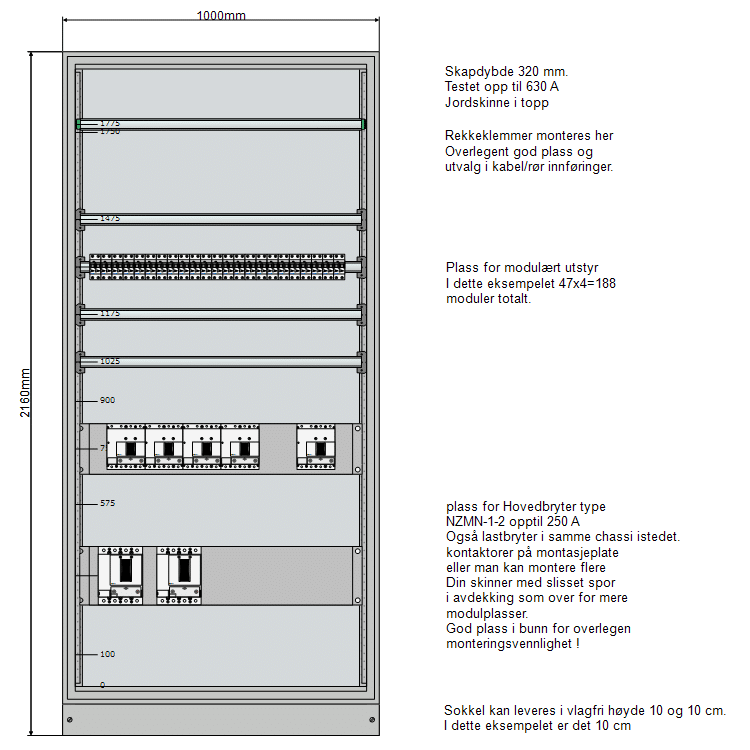

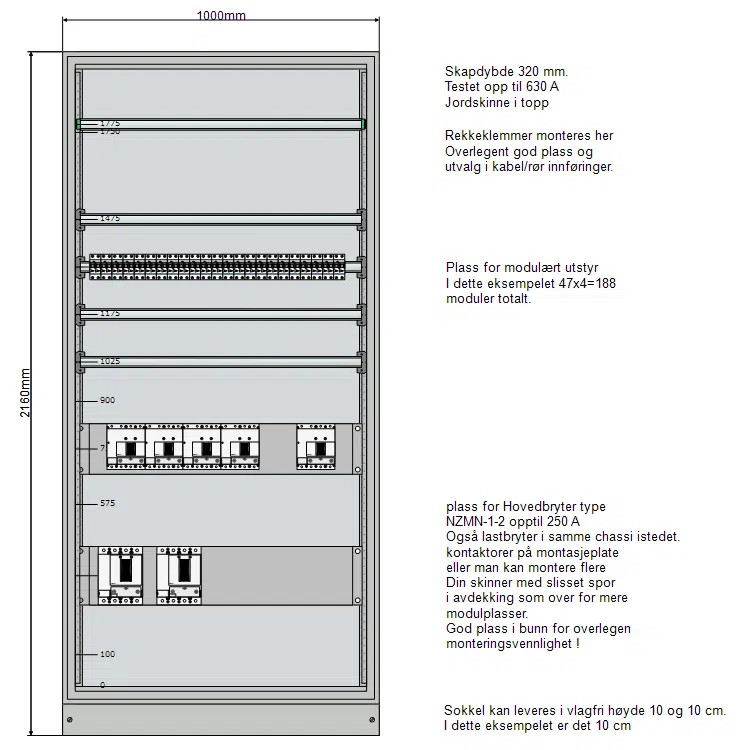

Hovedbryter og tilførsel

Valg av hovedbryter avhenger av korrekt tverrsnitt på tilførselen:

• NZMN1: opptil 95 mm² AL/CU

• NZMN2: opptil 240 mm² AL/CU

• NZM3: opptil 2 × 240 mm² AL/CU

For større tverrsnitt kan løsningen bygges med:

• Kabelklemmer

• Ferdige lasker med AL/CU-overgang opptil 600 mm²

Alle nødvendige klemmer og tilkoblingsløsninger er inkludert i prisen.

---

Klemmer og avganger

• Wago Push-In-klemmer leveres som standard på avganger opptil 16 mm² Cu

• For større tverrsnitt benyttes:

  • Kabelklemmer for AL/CU på effektbrytere

  • Ouneva / Ensto-klemmer på øvrige tilkoblinger

• Gruppebrytere leveres med tilpassede løsninger etter behov

---

Overspenningsvern – alltid inkludert

Alle løsninger fra Elskap AS leveres som standard med:

• Overspenningsvern type 2

• Meldekontakt

• Riktig tennspenning

• Nødvendig tilleggsutrustning

Dette er obligatorisk og inngår derfor alltid i leveransen.
Ved behov kan det bestilles ekstra overspenningsvern fra Eaton.

---

Måleranlegg – viktig informasjon

Ved levering av skap med måleranlegg må måleutstyr (trafoer og måleromkobler) sendes direkte til:

Elskap AS
Sentrumsgata 12
2840 Reinsvoll

⚠️ Levering må skje som bedriftspakke – dør til dør

Øvrige varer som prosjekteres i løsningen leveres samlet etter ferdigstilt handlekurv.

---

FDV og dokumentasjon

Ferdig bygget skap:

• FDV-dokumentasjon i papirform

• Elektronisk dokumentasjon på e-post etter ønske

Komponentpakke:

• PDF-dokumentasjon leveres via Onninen eller Sonepar

---

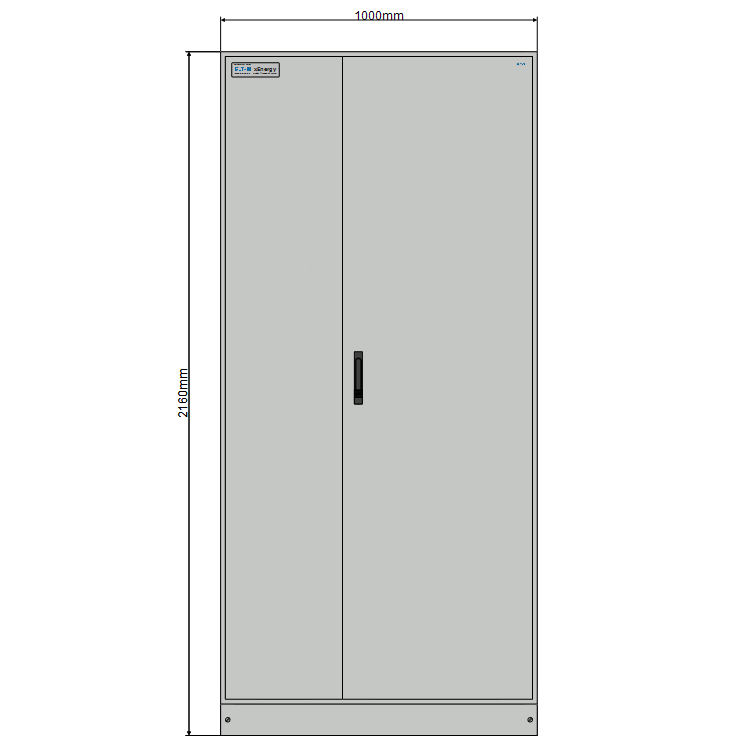

Tekniske data

• Bredde: 1000 mm

• Dybde: 320 mm

• Høyde: 2160 mm (inkl. sokkel)

• System: Eaton X-Energy Basic

• Merkestrøm: opptil 630 A

Lagerført hos Onninen.

• Ferdig bygget: 1–2 ukers leveringstid

• Komponentpakke: kan leveres over natten

---

Kvalitetsleverandører

Utstyret i løsningene leveres fra Eaton, Wago, Ouneva, Ensto – samt flere andre anerkjente leverandører.
