Underfordeling 800mm, 4 rader 250A TN

Underfordeling 800mm, 4 rader 250A TN – fleksibel og kraftig underfordeling i 800 mm bredde

Underfordeling X-Energy er et robust og fleksibelt fordelingsskap som kan benyttes både enkeltstående og i kombinasjon med flere skap, avhengig av effektbehov og anleggets oppbygning. Med 800 mm bredde får du god plass til oversiktlig oppbygging, høy effektkapasitet og enkel videreutvidelse i nærings- og industriprosjekter.

Oppgitt pris gjelder komponentpakke. Endelig pris for ferdig bygget løsning fastsettes etter ferdig prosjektering med korrekt hovedbryter, nødvendig tilleggsutstyr og eventuelle nedstrøms gruppebrytere/avganger i større løsninger.

---

Valg av leveranse

• Komponentpakke – rask levering

• Ferdig bygget skap med rekkeklemmer, klart for montasje

---

Hovedbryter og tilførsel

Valg av hovedbryter forutsetter korrekt tverrsnitt på tilførselen:

• NZMN1: opptil 95 mm² AL/CU

• NZMN2: opptil 240 mm² AL/CU

• NZM3: opptil 2 × 240 mm² AL/CU

Ved behov kan løsningen bygges med kabelklemmer eller ferdige lasker med AL/CU-overgang opptil 600 mm².
Pris inkluderer alltid nødvendige klemmer og tilkoblingsmateriell.

---

Klemmer og avganger

• Wago Push-In-klemmer leveres som standard på avganger opptil 16 mm² Cu

• For større tverrsnitt benyttes:

  • Kabelklemmer for AL/CU på effektbrytere

  • Ouneva / Ensto-klemmer på øvrige tilkoblinger

• Gruppebrytere leveres med tilpassede løsninger etter behov

---

Overspenningsvern – alltid inkludert

Alle løsninger fra Elskap AS leveres som standard med:

• Overspenningsvern type 2

• Meldekontakt

• Riktig tennspenning

• Nødvendig tilleggsutrustning

Dette er obligatorisk og inngår derfor alltid i leveransen. Ved behov kan ekstra overspenningsvern leveres fra Eaton.

---

Måleranlegg – viktig informasjon

Ved levering av skap med måleranlegg må måleutstyr (trafoer og måleromkobler) sendes direkte til:

Elskap AS
Sentrumsgata 12
2840 Reinsvoll

⚠️ Levering må skje som bedriftspakke – dør til dør

Øvrige varer som prosjekteres i løsningen leveres samlet etter ferdigstilt handlekurv.

---

FDV og dokumentasjon

Ferdig bygget skap:

• FDV-dokumentasjon i papirform

• Elektronisk dokumentasjon på e-post etter ønske

Komponentpakke:

• PDF-dokumentasjon leveres via Onninen eller Sonepar

---

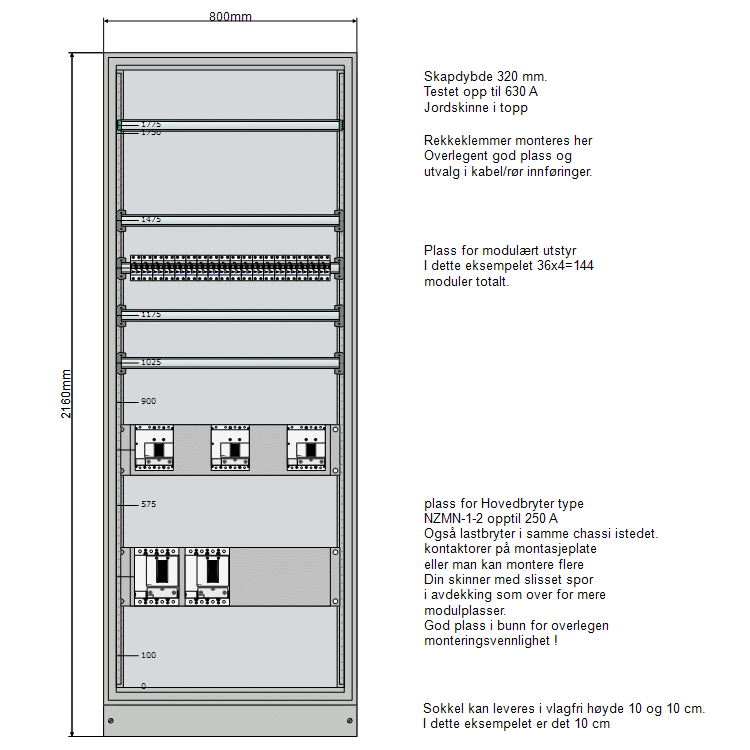

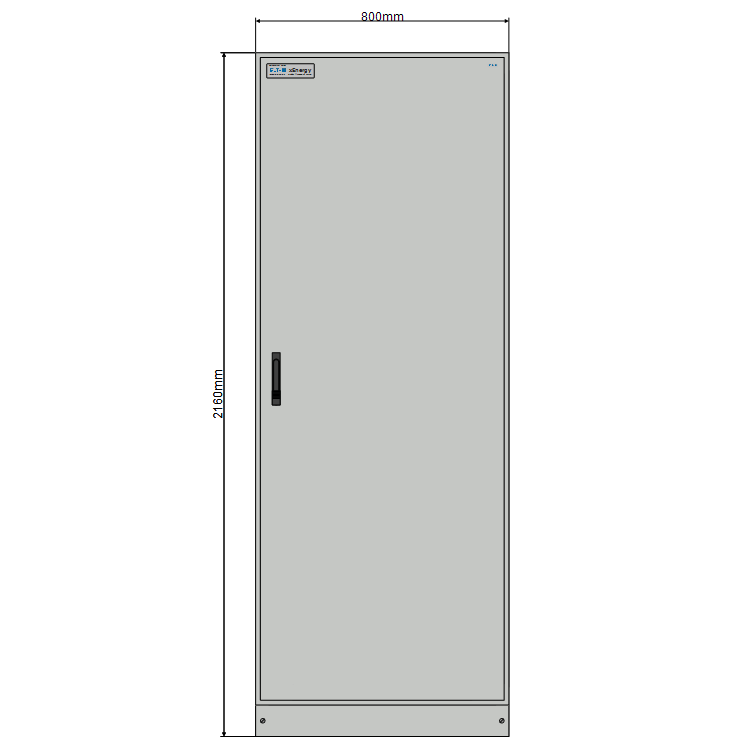

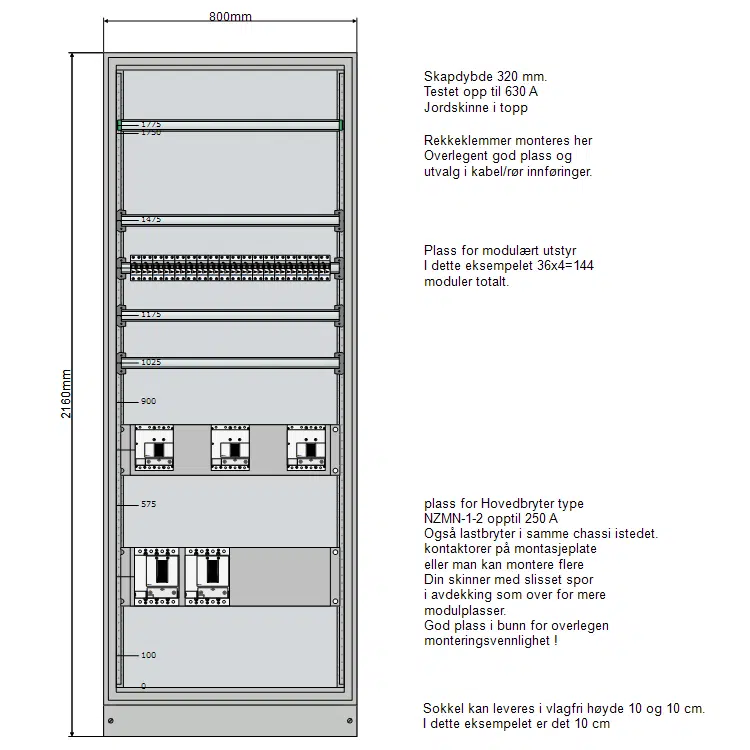

Tekniske data

• Bredde: 800 mm

• Dybde: 320 mm

• Høyde: 2160 mm (inkl. sokkel)

• System: Eaton X-Energy Basic

• Merkestrøm: opptil 630 A

Lagerført hos Onninen.

• Ferdig bygget: 1–2 ukers leveringstid

• Komponentpakke: kan leveres over natten

---

Kvalitetsleverandører

Løsningene bygges med komponenter fra Eaton, Wago, Ouneva, Ensto – samt flere andre anerkjente leverandører.
