Underfordeling 800mm, 5-7 rader 160A TN-S 400V

Underfordeling 800mm, 5-7 rader 160A TN-S 400V – fleksibel og kraftig løsning i 800 mm bredde

Underfordeling X-Energy er et robust og fleksibelt fordelingsskap som kan benyttes både enkeltstående og i kombinasjon med flere skap. Med 800 mm bredde får du god plass til oversiktlig oppbygging, høy effektkapasitet og enkel videreutvidelse i nærings- og industriprosjekter.

Oppgitt pris gjelder komponentpakke. Komplett pris fastsettes når løsningen prosjekteres ferdig med korrekt hovedbryter, nødvendig utrustning og eventuelle nedstrøms gruppebrytere/avganger i større løsninger.

Leveranse

• Komponentpakke – svært rask levering

• Ferdig bygget skap med rekkeklemmer, klart for montasje

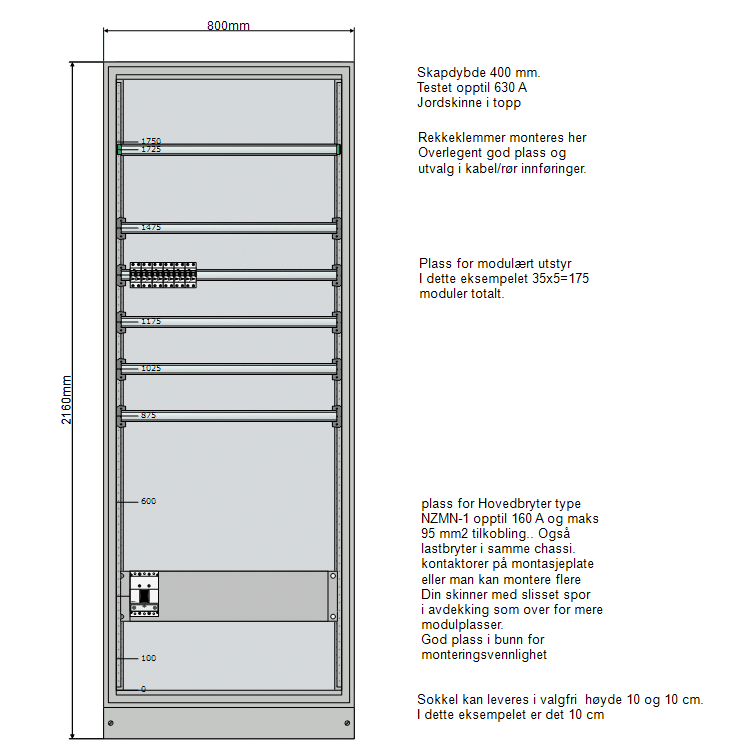

Hovedbryter og tilførsel

• NZMN1: opptil 95 mm² AL/CU

• NZMN2: opptil 240 mm² AL/CU

• NZM3: opptil 2 × 240 mm² AL/CU

Ved behov kan løsningen bygges med klemmer eller ferdige lasker med Al/Cu-overgang opptil 600 mm². Pris inkluderer alle nødvendige klemmer og tilpasninger.

Standard komponentkvalitet

• Wago push-in-klemmer på avganger opptil 16 mm² Cu

• Kabelklemmer for AL/CU på alle effektbrytere

• Ouneva / Ensto-klemmer på øvrige forbindelser

• Kun gjennomprøvde kvalitetskomponenter

Overspenningsvern – alltid inkludert

Alle løsninger leveres med overspenningsvern type 2 med meldekontakt og korrekt tennspenning (inkludert som standard). Ved behov kan ekstra vern leveres fra Eaton.

Måleranlegg – viktig informasjon

Måleutstyr (trafoer og måleromkobler) sendes direkte til:

Elskap AS
Sentrumsgata 12, 2840 Reinsvoll
⚠️ Levering må skje som bedriftspakke – dør til dør.

FDV og dokumentasjon

• Ferdig bygget skap: FDV i papir + elektronisk etter ønske

• Komponentpakke: PDF-dokumentasjon via Onninen eller Sonepar

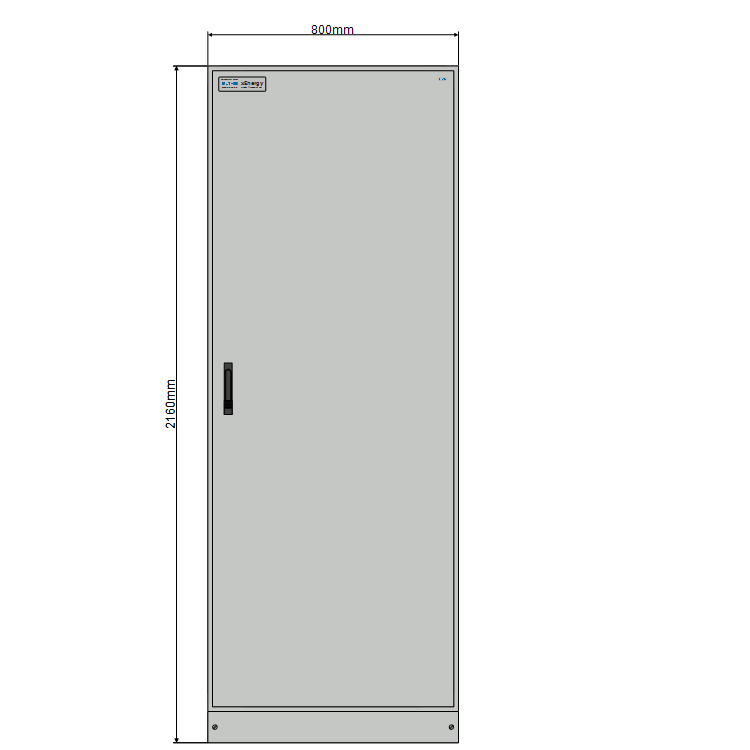

Tekniske data

• Bredde: 800 mm

• Dybde: 320 mm

• Høyde: 2160 mm (inkl. sokkel)

• System: Eaton X-Energy Basic

• Kapasitet: opptil 630 A

Lagerført hos Onninen.

• Ferdig bygget: 1–2 uker

• Komponentpakke: over natten
