Underfordeling TN 400V 400mm, 5-10 rader

Underfordeling TN 400V 400mm, 5-10 rader  – fleksibel, robust og klar for krevende anlegg

Underfordeling X-Energy er et moderne og svært fleksibelt fordelingssystem som kan brukes både enkeltstående og i kombinasjon med flere skap – perfekt for alt fra mindre installasjoner til større, mer komplekse anlegg.

Oppgitt pris gjelder komponentpakke. Endelig pris fastsettes når løsningen prosjekteres ferdig med korrekt hovedbryter, nødvendig tilbehør og eventuelle nedstrøms avganger / gruppebrytere i større løsninger.
All prosjektering skjer tilpasset din installasjon – ikke standardløsninger.

Velg leveranseform som passer deg

Du velger selv om skapet skal leveres som:

• Komponentpakke (rask levering)

• Ferdig bygget skap med rekkeklemmer, klar for montering

Riktig hovedbryter – riktig kapasitet

Ved valg av hovedbryter er korrekt tverrsnitt på tilførselen avgjørende:

• NZMN1: opptil 95 mm² AL/CU

• NZMN2: opptil 240 mm² AL/CU

• NZMN3: opptil 2 × 240 mm² AL/CU

For større tilførsler kan vi bygge løsningen med klemmer eller ferdige lasker med Al/Cu-overgang – helt opp til 600 mm².
Pris inkluderer alle nødvendige klemmer og tilpasninger.

Gjennomtenkte detaljer – høy kvalitet

• Wago push-in-klemmer leveres på alle avganger opptil 16 mm² Cu

• Kabelklemmer for AL/CU på alle effektbrytere

• Ouneva / Ensto-klemmer benyttes ellers i løsningen

• Kun anerkjente kvalitetsleverandører benyttes

Overspenningsvern – alltid inkludert

Alle løsninger fra Elskap AS leveres med:

• Overspenningsvern type 2

• Meldekontakt

• Riktig tennspenning og komplett utrustning der det kreves

Dette er obligatorisk og inkludert som standard, og fremkommer derfor ikke som valg i produktvelgeren.
Ved behov kan det også leveres ekstra overspenningsvern fra Eaton.

Måleranlegg – viktig informasjon

Ved montering av måleranlegg må måleutstyr, trafoer og måleromkobler sendes direkte til oss:

Elskap AS
Sentrumsgata 12
2840 Reinsvoll

⚠️ Viktig: Levering må skje som bedriftspakke – dør til dør

Dokumentasjon og FDV

• Ferdig bygget skap leveres med FDV / dokumentasjon i papirform

• Elektronisk dokumentasjon kan leveres på e-post etter ønske

• Ved komponentpakke oversendes PDF-dokumentasjon via Onninen eller Sonepar

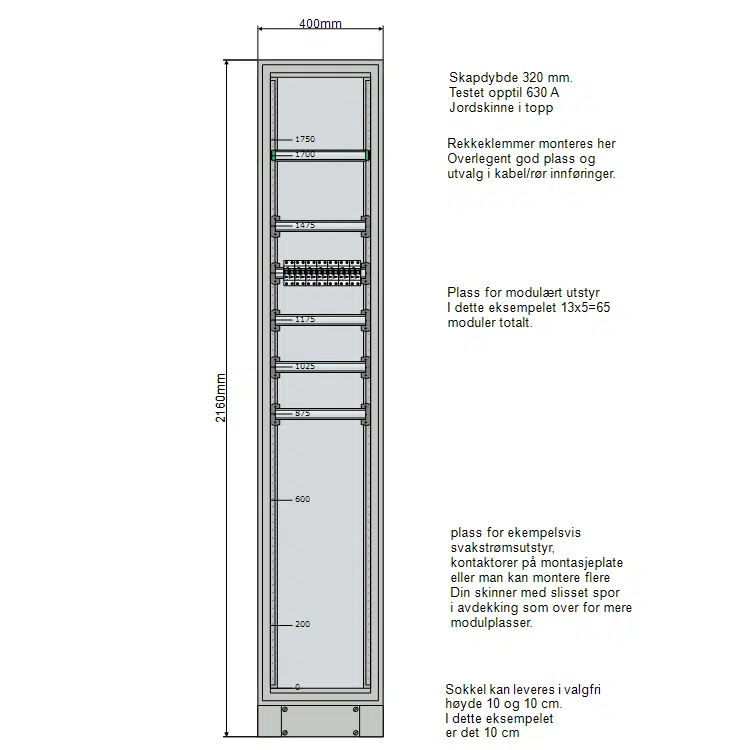

Tekniske data

• Bredde: 400 mm

• Dybde: 320 mm

• Høyde: 2160 mm (inkl. sokkel)

• System: Eaton X-Energy Basic underfordeling

• Kapasitet: opptil 630 A

Skapene er lagerført hos Onninen.

• Ferdig bygget: normalt 1–2 ukers leveringstid

• Komponentpakke: kan leveres over natten

Kvalitet fra ledende leverandører

Løsningene leveres med komponenter fra Eaton, Wago, Ouneva, Ensto – og en rekke andre anerkjente produsenter.

👉 Resultatet er en trygg, fremtidsrettet og profesjonell underfordeling – bygget for norske forhold og seriøse installatører.
