Szafa przyłączeniowa w Norwegii – co to jest i jak działa (NEK 399)

Szafa przyłączeniowa, czyli TKS, to zewnętrzna szafa instalacyjna, która stanowi punkt połączenia pomiędzy siecią elektroenergetyczną a instalacją elektryczną w budynku.

W Norwegii jest to standardowe rozwiązanie w nowych instalacjach elektrycznych oraz przy wielu większych modernizacjach.

Zgodnie z NEK 399 szafa przyłączeniowa stanowi ważny punkt instalacji, w którym mogą znajdować się między innymi:

• pomiar energii
• zabezpieczenia
• elementy przyłączeniowe

Elskap AS projektuje i dostarcza szafy przyłączeniowe zgodne z NEK 399:2026, zarówno jako kompletne rozwiązania, jak i zestawy przygotowane do montażu.

Co zawiera szafa przyłączeniowa?

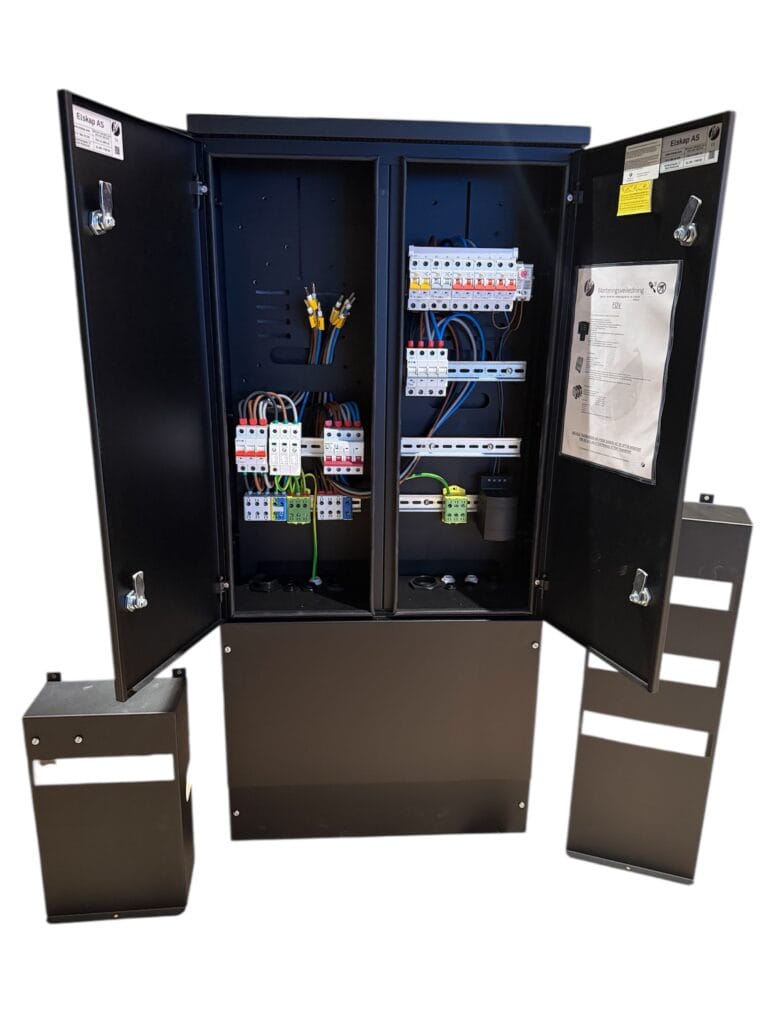

Typowa szafa przyłączeniowa może zawierać:

• licznik energii AMS
• zabezpieczenie główne
• ochronę przeciwprzepięciową
• aparaturę łączeniową
• elementy przyłączeniowe
• część telekomunikacyjną, na przykład dla światłowodu

Rozwiązanie skupia najważniejsze elementy przyłącza w jednym, uporządkowanym miejscu.

Różnica między szafą przyłączeniową a rozdzielnicą

Szafa przyłączeniowa znajduje się zazwyczaj na zewnątrz budynku i stanowi część przyłączenia budynku do sieci.

Może zawierać między innymi licznik energii i zabezpieczenia główne.

Rozdzielnica znajduje się zazwyczaj wewnątrz budynku i odpowiada za dalszy rozdział energii na poszczególne obwody i części instalacji.

Są to dwa różne elementy instalacji, które pełnią różne funkcje.

Co określa NEK 399?

NEK 399 określa zasady dotyczące punktu przyłączenia energii elektrycznej i infrastruktury telekomunikacyjnej w Norwegii.

Norma opisuje między innymi:

• lokalizację punktu przyłączenia
• dostęp operatora sieci
• sposób pomiaru
• zasady podłączenia
• podział odpowiedzialności pomiędzy operatorem sieci a instalacją budynku
• wymagania dotyczące miejsca na wyposażenie

W nowych i modernizowanych instalacjach oznacza to bardziej uporządkowane rozwiązanie przyłącza niż w wielu starszych budynkach.

Gdzie montuje się szafę przyłączeniową?

Szafa przyłączeniowa może być montowana między innymi:

• na elewacji budynku
• przy granicy działki
• w miejscu zapewniającym odpowiedni dostęp dla operatora sieci

Dokładna lokalizacja zależy od warunków technicznych, wymagań operatora oraz rozwiązania zastosowanego w danym obiekcie.

Kiedy potrzebna jest szafa przyłączeniowa?

Szafy przyłączeniowe są stosowane przede wszystkim w nowych instalacjach, ale mogą być również potrzebne przy większych modernizacjach.

Dotyczy to na przykład:

• zwiększenia mocy przyłączeniowej
• przebudowy instalacji
• modernizacji przyłącza
• montażu ładowarki do samochodu elektrycznego
• rozbudowy instalacji fotowoltaicznej

W takich przypadkach warto patrzeć na cały system zasilania, a nie tylko na pojedynczy nowy obwód.

Przykład: ładowarka do samochodu elektrycznego

Przy montażu ładowarki do samochodu elektrycznego w starszym budynku sama rozdzielnica nie zawsze jest najważniejszym punktem oceny.

Trzeba również sprawdzić:

• przyłącze
• zabezpieczenie główne
• przewód zasilający
• dostępną moc
• stan istniejącej instalacji

W niektórych przypadkach modernizacja przyłącza i zastosowanie nowej szafy przyłączeniowej może być właściwym rozwiązaniem.

Dlaczego warto wybrać większą szafę?

Nowoczesne instalacje wymagają coraz więcej miejsca.

Większa szafa może zapewnić:

• łatwiejszy montaż
• więcej miejsca na komponenty
• lepszy dostęp serwisowy
• większą przejrzystość
• możliwość późniejszej rozbudowy

Ma to szczególne znaczenie przy rozwiązaniach związanych z ładowaniem samochodów elektrycznych, fotowoltaiką, pomiarem energii i systemami sterowania.

Producent – Elskap AS

Elskap AS projektuje i dostarcza szafy przyłączeniowe do instalacji w całej Norwegii.

Oferujemy rozwiązania dla:

• systemów 230 V IT
• systemów 400 V TN
• kompletnych szaf przyłączeniowych
• zestawów komponentów
• rozwiązań przygotowanych do dalszego montażu

Nasze zewnętrzne szafy wykonywane są z aluminium i przeznaczone do pracy w wymagających warunkach zewnętrznych.

Rozwiązania Elskap są projektowane z myślą o:

• odporności na korozję
• trwałości
• łatwym montażu
• dobrym dostępie serwisowym
• możliwości przyszłej rozbudowy

Nasze szafy zewnętrzne są wykonywane w aluminium o wysokiej odporności korozyjnej, odpowiedniej do wymagających warunków środowiskowych.

To inne podejście niż wiele popularnych rozwiązań wykonywanych z tworzyw sztucznych lub kompozytów.

Produkcja i rozwój

Rozwiązania Elskap są rozwijane w Norwegii.

Produkcja szaf odbywa się również we współpracy z naszymi partnerami w Polsce.

Dzięki temu łączymy norweskie wymagania techniczne z produkcją w Europie i możemy rozwijać rozwiązania zarówno dla rynku norweskiego, jak i przyszłych zastosowań w innych krajach.

Zobacz również

Rozdzielnia główna – jak działa główna dystrybucja energii w Norwegii

Podrozdzielnia elektryczna – lokalna dystrybucja energii w instalacji

Ładowanie samochodu elektrycznego w starszym domu – dlaczego trzeba ocenić całą instalację

FAQ

Co to jest szafa przyłączeniowa TKS?

Jest to punkt przyłączenia budynku do sieci elektroenergetycznej. W zależności od rozwiązania może zawierać między innymi pomiar energii, zabezpieczenia i elementy przyłączeniowe.

Czy każda instalacja musi mieć taką szafę?

Nie należy tego formułować tak kategorycznie. Zastosowanie szafy zależy od rodzaju instalacji, zakresu prac, wymagań operatora sieci i aktualnych wymagań NEK 399.

Jaka jest różnica między szafą przyłączeniową a rozdzielnicą?

Szafa przyłączeniowa jest częścią przyłączenia budynku do sieci. Rozdzielnica odpowiada za dalszy rozdział energii wewnątrz instalacji.

Kiedy warto ją modernizować?

Na przykład przy większej przebudowie instalacji, zwiększeniu mocy, modernizacji przyłącza, montażu ładowarki do samochodu elektrycznego lub rozbudowie instalacji.

Podsumowanie

Szafa przyłączeniowa jest ważnym elementem nowoczesnej instalacji elektrycznej w Norwegii.

Dobrze zaprojektowane rozwiązanie zapewnia:

• uporządkowane przyłącze
• dobry dostęp do wyposażenia
• możliwość modernizacji
• miejsce na przyszłą rozbudowę
• trwałą konstrukcję przeznaczoną do pracy na zewnątrz

Szafa przyłączeniowa współpracuje z rozdzielnią główną i dalszymi rozdzielnicami w instalacji elektrycznej.
