Tilknytningsskap enkelt – koblingsskjema IT og TN + målskisse

Her får du en enkel oversikt over hvordan et tilknytningsskap (TKS) kobles opp – både for IT 230V og TN-C-S 400V.

👉 Vi viser:

• Koblingsskjema for IT 230V
• Koblingsskjema for TN-C-S 400V
• Målskisse og praktisk oppbygning

Dette gir et godt grunnlag for både prosjektering og installasjon – i tråd med kravene til tilknytningspunkt i NEK 399, som definerer hvordan anlegg kobles til strøm- og ekomnett.

---

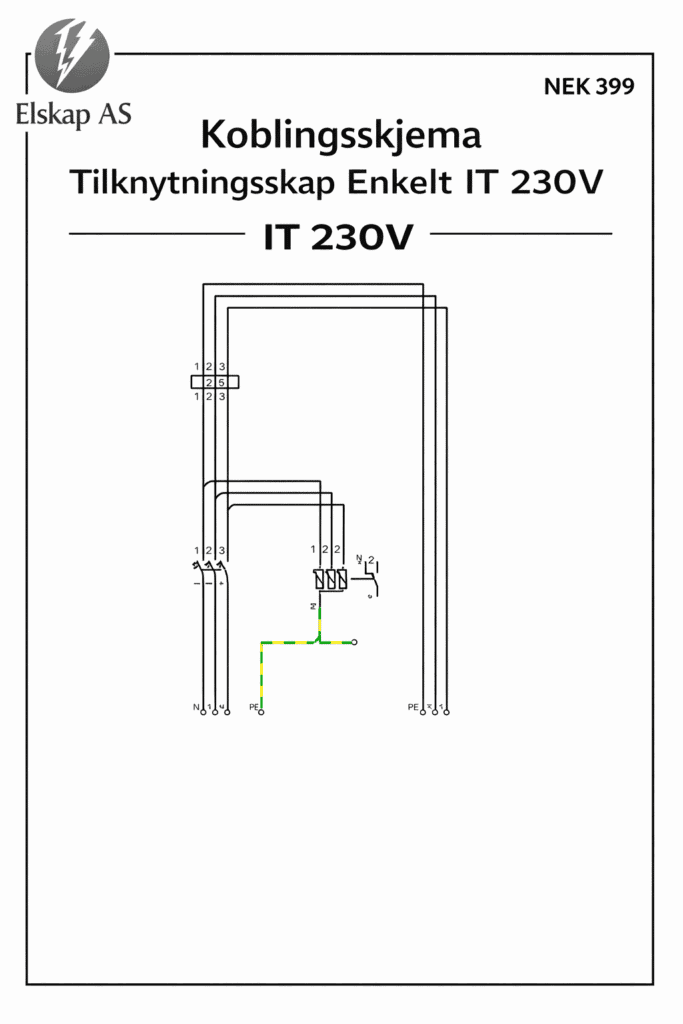

🔌 Koblingsskjema tilknytningsskap enkelt IT 230V

Typiske egenskaper:

• 230V mellom faser
• Ingen N-leder
• Jordfeil gir ikke umiddelbar utkobling (første feil)

Dette gjør løsningen robust, men stiller krav til korrekt vern og oppbygging.

🔧 Slik bygger vi dette i praksis

Hos Elskap AS bygger vi tilknytningsskap basert på disse prinsippene – med fokus på god plass, oversikt og løsninger som fungerer ute på anlegg.

👉 Se våre tilknytningsskap

---

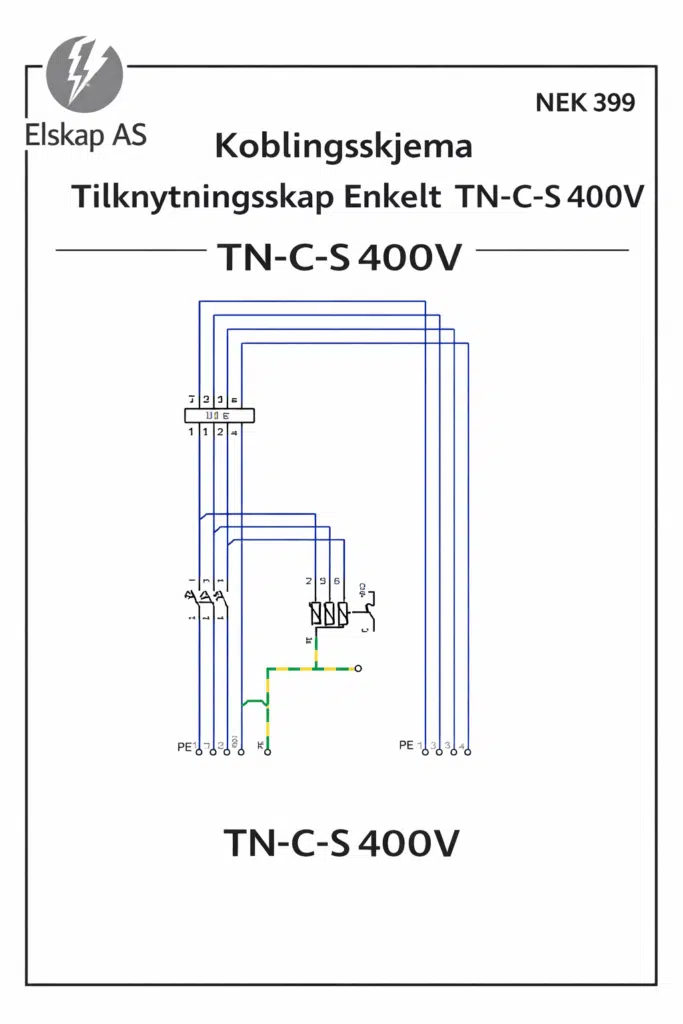

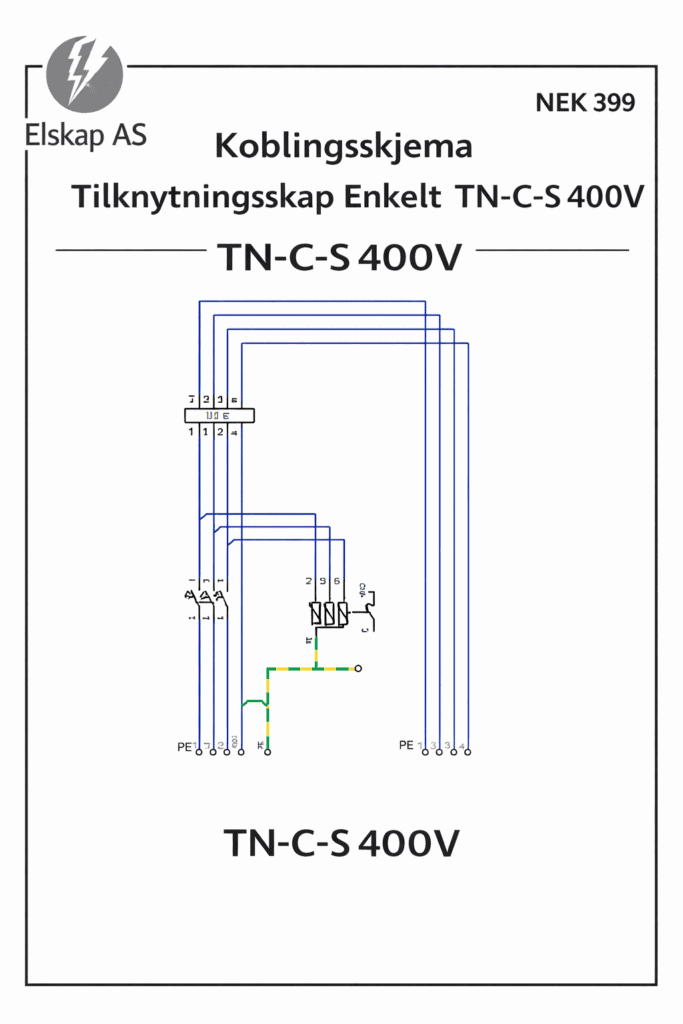

⚡ Koblingsskjema – TN-C-S 400V

I TN-C-S systemer føres både faseledere og PEN frem til installasjonen, og PEN lederen splittes til PE eg N-leder, såkalt PEN-splitt. Husk at dette er det viktigste koblingspunktet i en TN-installasjon.

⚠️ Viktig prinsipp:
👉 N-leder skal alltid være ubrutt, i henhold til NEK 400

Dette er tydelig ivaretatt i koblingsskjemaet.

Typiske egenskaper:

• 400V mellom faser / 230V fase–nøytral
• Separasjon av PEN til PE og N
• Stabil og mye brukt nettløsning

---

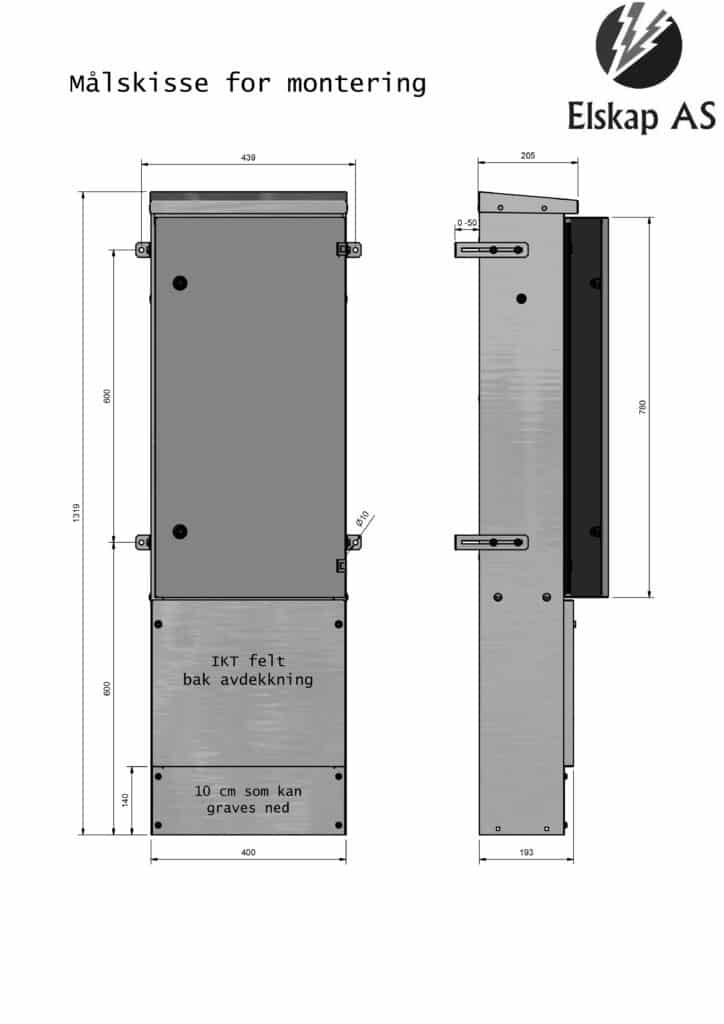

Målskisse tilknytningsskap enkelt

Skapet er utformet for enkel og fleksibel montering.

Viktige mål og detaljer:

• Integrert IKT-felt
• Forberedt for nedgraving (ca. 10 cm)
• Tilpasset standard montasje iht. NEK 399
• God plass for tilkobling og føringsveier

Dette gjør installasjonen effektiv både for montør og prosjekterende.

---

🧠 Hva er forskjellen på IT og TN-C-S?

Kort forklart:

System	Spenning	N-leder	Bruksområde
IT 230V	230V	❌ Nei	Eldre nett, distrikter
TN-C-S 400V	400/230V	✔️ Ja	Standard i nye installasjoner

Valg av system avhenger av nettselskap og geografisk område.

---

🧲 Når brukes enkelt tilknytningsskap?

Et enkelt tilknytningsskap brukes typisk:

• Eneboliger
• Mindre bygg
• Prosjekter med én måler
• i alle installasjoner som omfattes av tilknytningsmetode A i NEK 399.

For større installasjoner benyttes ofte Pro Max , kombinerte løsninger eller Hovedfordeling i kombinasjon med underfordeling.

Dette gjelder installasjoner som omfattes av tilknytningsmetode A eller B ref NEK 399

---

🔗 Relaterte produkter og løsninger

Se også:

• Doble tilknytningsskap
• Underfordelinger
• Hovedfordelinger

🔧 Vanlige feil ved kobling av tilknytningsskap

• Feil dimensjonering av vern
• Manglende overspenningsvern
• Dårlig plass til ekom
• Lite hensyn til fremtidige utvidelser

👉 Dette er ting vi ofte ser ute på anlegg.

✅ Oppsummering

Et enkelt tilknytningsskap er en effektiv og standardisert løsning for tilkobling til strømnettet.

Med riktige koblingsskjemaer for både IT og TN-C-S, samt gode montasjeløsninger, får man en installasjon som er:

• Sikker
• Fleksibel
• I henhold til gjeldende normer
• Vi leverer tilknytningsskap enkelt ferdig tilpasset ditt prosjekt.
• Vi leverer tilknytningsskap enkelt ferdig tilpasset ditt prosjekt.
• For bestilling må du være registrert installatør. Opprett konto i nettbutikken for tilgang til priser og bestilling.
• Elskap leverer kun til registrerte elvirksomheter.

Trenger du ferdig bygget tilknytningsskap?

Vi leverer både komponentpakker og ferdig bygde skap – tilpasset IT og TN-anlegg.

• Klargjort for montasje
• Riktig dimensjonert
• Bygget etter gjeldende krav
