Underfordeling bygget i Eaton X-Energy tavlesystem med strukturert oppbygning og vern

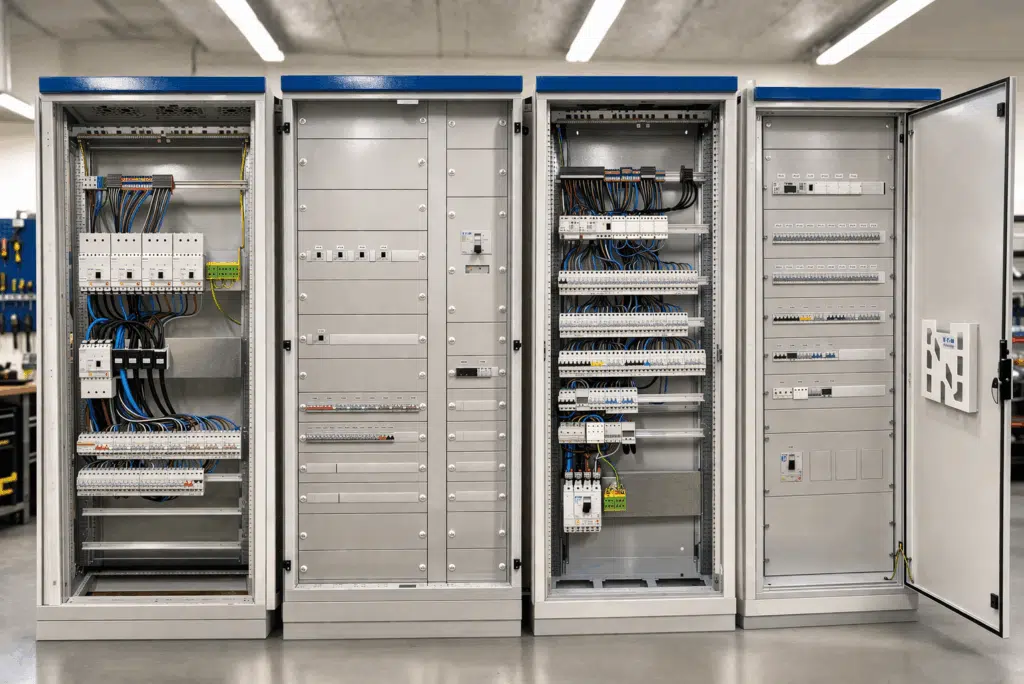

Eksempel på underfordeling bygget i Eaton X-Energy tavlesystem, med fokus på strukturert oppbygning, fleksibilitet og korrekt vernvalg.

Underfordelinger bygget for moderne Underfordeling – sikringsskap for bolig, næring og industri

En underfordeling er et sikringsskap som mates fra hovedfordeling og fordeler strøm videre til kurser i bygget.

Hos Elskap AS leverer vi underfordelinger ferdig prosjektert og bygget i henhold til NEK 400 og EN 61439, tilpasset belastning, selektivitet og fremtidig utvidelse.

Resultatet er en løsning som faktisk fungerer i praksis – ikke bare på papiret.

Feil dimensjonering i hovedfordelingen vil ofte forplante seg videre til underfordelinger. Derfor er det avgjørende å ha riktig oppbygning fra start i både hovedfordeling og videre til neste fordeling.

Underfordelinger bygget for moderne elektrifisering

Moderne installasjoner krever mer enn standard sikringsskap.

Elbillading, solcelleanlegg og økt effektbehov stiller krav til:

  • kapasitet
  • selektivitet
  • fleksibilitet

Våre underfordelinger dimensjoneres for reell bruk, ikke minimumskrav.

Bygget for montasje, drift og utvidelse

  • Dimensjonert for korrekt kortslutningsnivå
  • Oppbygget for god selektivitet (S/A/G der det er relevant)
  • Oversiktlig layout for enkel feilsøking og service
  • Modulbasert løsning som gir enkel utvidelse
  • Klargjort for elbillading, solcelle og energistyring

Dette sparer tid både under installasjon og i drift.

Hva brukes en underfordeling til?

En underfordeling gjør det mulig å fordele strøm mer effektivt i større installasjoner.

I stedet for lange kabelføringer fra hovedfordelingen, etableres fordelinger nærmere forbrukerne.

Det gir:

  • bedre oversikt
  • lavere spenningsfall
  • enklere utvidelser

Typiske bruksområder

  • Garasjer og uthus
  • Kjellere og tekniske rom
  • Etasjefordeling i bolig og næringsbygg
  • Verksteder og industribygg

Hvorfor velge underfordeling fra Elskap AS?

  • Ferdig bygget og klar for montasje
  • Tilpasset prosjekt og belastning
  • Bygget etter gjeldende normer (NEK 400 / EN 61439)
  • Dimensjonert for fremtidige behov – ikke bare dagens

Du slipper å “bygge om” anlegget om 2–5 år.

Krav til prosjektering – FEL §16

Alle elektriske anlegg i Norge skal prosjekteres og utføres i henhold til FEL §16 (Forskrift om elektriske lavspenningsanlegg).

Kjernen i bestemmelsen er enkel:

Et elektrisk anlegg skal være bygget og dimensjonert for forutsatt bruk.

Dette innebærer at underfordelingen må dimensjoneres riktig med tanke på:

  • belastning og bruksmønster
  • riktig valg av vern og kabler
  • kortslutningsnivå i anlegget
  • fremtidige utvidelser (elbillading, solcelle, tekniske installasjoner)

I praksis er dette der mange anlegg feiler – de bygges for “i dag”, ikke for faktisk bruk over tid.

I mange installasjoner starter anlegget i et tilknytningsskap før det føres videre til underfordelinger.

Typiske størrelser og kapasiteter

Underfordelinger dimensjoneres etter behov i installasjonen, men noen nivåer går igjen:

  • ≤125 A – mindre installasjoner og bolig
  • 125–250 A – typisk bolig og mindre næring
  • 250 A og oppover – større bygg og industri

Feil dimensjonering her gir fort behov for ombygging senere.

IT- og TN-systemer

Underfordelinger bygges for ulike spenningssystemer, og dette påvirker hele tavleoppbygningen:

  • TN-S 400V – vanlig i nyere installasjoner
  • IT/TT 230V – fortsatt brukt i deler av Norge

Valg av system påvirker:

  • vern
  • føringsveier
  • beskyttelse og selektivitet

N-leder i TN-anlegg – ofte misforstått

I norske TN-anlegg regnes N-leder som spenningsførende leder.

Dette får direkte konsekvenser:

  • Det benyttes normalt allpolige vern (1+N / 3+N)
  • Hele kursen frakobles ved feil eller arbeid
  • Økt sikkerhet og korrekt frakobling

Dette er en klassisk feil i prosjektering og ettermontering.

N-leder, UPS og generator – kritisk i eksisterende anlegg

Ved ettermontering av UPS eller generator må N-leder alltid kontrolleres i hovedtavlen.

I eldre anlegg forekommer det fortsatt løsninger hvor:

  • N-leder er ført gjennom 4-polet sikringsholder (NH)

Dette er en risikoløsning.

Hva skjer hvis N-leder brytes?

Hvis N-leder brytes kan det oppstå flytende nullpunkt.

Konsekvenser:

  • Ubalanse i fasespenninger
  • Overspenning på enkelte kurser
  • Skade eller havari på elektronisk utstyr

Dette er ikke teoretisk – det skjer i praksis.

Hva må gjøres i praksis?

Ved avdekking av slike løsninger:

  • N-leder skal ikke kunne brytes utilsiktet
  • N-leder skal være ubrutt frem til UPS/generator
  • Løsningen må tilpasses dagens krav og faktisk bruk

Dette er spesielt kritisk ved installasjon av reservekraft.

Viktig prinsipp

En korrekt utført N-leder er en forutsetning for:

  • stabil drift
  • korrekt spenningsnivå
  • sikker funksjon i TN-anlegg

Plassering av underfordeling

En underfordeling plasseres nær områdene den skal forsyne, og mates fra hovedfordeling.

Riktig plassering gir:

  • kortere kabelføringer
  • bedre oversikt
  • enklere drift og vedlikehold

Typiske plasseringer:

  • teknisk rom
  • kjeller
  • garasje
  • etasjer i bygg

Vanlige feil

  • For liten kapasitet
  • Dårlig plassering
  • Ikke tatt høyde for fremtidig behov
  • Manglende selektivitet

Resultat: kostbare ombygginger.

Selektivitet i underfordelinger

Selektivitet betyr at kun vernet nærmest feilen kobler ut.

I praksis:

  • Feil på én kurs → resten av anlegget fungerer
  • Mindre nedetid
  • Økt driftssikkerhet

I større anlegg er selektivitet en forutsetning, ikke et valg.

I bolig er det ikke alltid krav – men det er dårlig praksis å ignorere det.

Krav og standarder

Underfordelinger skal bygges i henhold til:

  • FEL §16
  • NEK 400
  • EN 61439

Dette sikrer at anlegget er dimensjonert for faktisk bruk.

Monteringsveiledning – ikke valgfritt

Alt utstyr skal installeres etter produsentens monteringsveiledning.

Dette gjelder blant annet:

  • tiltrekking av koblinger
  • korrekt oppbygging
  • kapslingsgrad (IP)
  • termiske forhold

Avvik kan føre til feil, redusert levetid eller farlige situasjoner.

Begrensninger for usakkyndig betjening

For fordelinger beregnet for usakkyndige gjelder typisk:

  • Maks oppstrøms sikring: 250 A
  • Maks kortslutningsnivå: 10 kA

Dette setter klare rammer for prosjektering.

Omgåelse av regelverk (realiteten)

Det forekommer forsøk på å omgå krav ved å:

  • skjule brytere bak deksler
  • hevde at betjening krever verktøy

Dette holder ikke.

Anlegget vurderes ut fra:

  • faktisk oppbygning
  • reell tilgjengelighet
  • forutsatt bruk

Krav til forutsatt bruk (FEL §16)

Et anlegg skal være dimensjonert for hvordan det faktisk brukes.

Ikke bare “godkjent på papiret” – men fungere i praksis.

Hva er forskjellen på underfordeling og hovedfordeling?

Hovedfordelingen er sentral, underfordelingen fordeler videre lokalt.

Hvor stor underfordeling trenger man?

Avhenger av belastning, men typisk:

  • 125A
  • 250A
  • 400A

Må man ha selektivitet?

Ikke alltid krav i bolig – men anbefales sterkt.

Hva skjer hvis N-leder brytes?

Flytende nullpunkt → overspenning → mulig havari.

Kan man ha flere underfordelinger?

Ja – det er vanlig i større bygg.

Sammenheng i elektriske anlegg

Et elektrisk anlegg består normalt av flere nivåer av strømfordeling:

Riktig oppbygning gir bedre driftssikkerhet, enklere utvidelser og mer oversiktlige installasjoner.

Tavlebygger av underfordelinger (CTA)

En underfordeling er en sentral del av det elektriske anlegget og må fungere i praksis – ikke bare oppfylle minimumskrav.

Elskap AS leverer underfordelinger tilpasset:

  • belastning
  • selektivitet
  • fremtidige behov

Ferdig bygget – klar for montasje.
